خلاطة الخرسانة ثنائية المحور من سلسلة JS: مصممة للإنتاج بنظام الدفعات

في مشاريع البناء الحديثة، ومصانع الخرسانة مسبقة الصب، ومشاريع البنية التحتية واسعة النطاق الخاصة بحفظ المياه والنقل، تؤثر كفاءة إنتاج الخرسانة وجودة الخلط بشكل مباشر على الجداول الزمنية للمشاريع وسلامة الهياكل. وعند التعامل مع متطلبات توريد كميات كبيرة ومستمرة من الخرسانة، يصبح اختيار خلاطة خرسانة رئيسية تتسم بالكفاءة والموثوقية والمتانة أمراً بالغ الأهمية لكل مدير مشروع ومتخصص في شراء المعدات.

ومن بين مختلف معدات خلط الخرسانة، برزت خلاطة الخرسانة القسرية ثنائية المحور من سلسلة JS (JS Series Twin-Shaft Forced Concrete Mixer) كخيار أساسي لإنتاج الخرسانة بنظام الدفعات، وذلك بفضل أدائها المتميز في الخلط وموثوقيتها العالية.

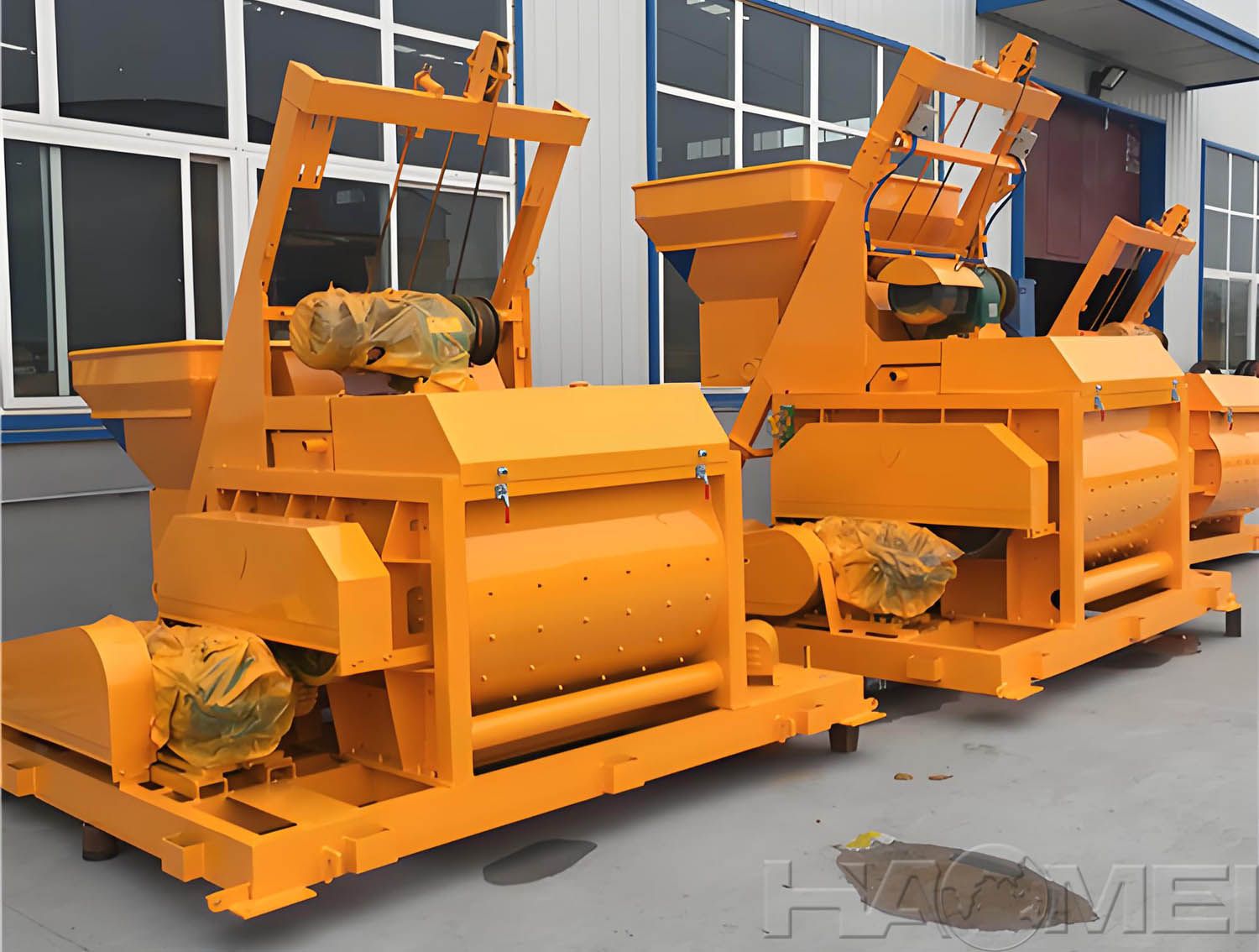

فهم خلاطات الخرسانة ثنائية المحور من سلسلة JS

تندرج خلاطات سلسلة JS ضمن فئة خلاطات الخرسانة القسرية (الإجبارية) ثنائية المحور. وعلى عكس الخلاطات التي تعتمد على السقوط الحر -مثل الخلاطات الأسطوانية- التي تعتمد على الجاذبية لتقليب المواد وخلطها، تستخدم الخلاطات القسرية محورين أفقيين للخلط يدوران بشكل متزامن في اتجاهين متعاكسين؛ حيث تعمل ريش الخلط المثبتة على هذين المحورين على تسليط قوى قوية من القص والضغط والتقليب والقذف على المواد.

تتيح آلية الخلط هذه -القائمة على العجن ثنائي المحور- للماكينة خلط الخرسانة الجافة وشبه الجافة بكفاءة عالية. كما أنها مناسبة تماماً لخلط الخرسانة اللدنة (البلاستيكية) وخرسانة الركام خفيف الوزن بمختلف نسب الركام.

تُستخدم خلاطات سلسلة JS عادةً كوحدة خلط رئيسية في محطات خلط الخرسانة؛ إذ يمكن دمجها مع آلات تجميع الركام، وأنظمة تخزين المساحيق، وأنظمة النقل، وأنظمة الوزن، وأنظمة التحكم، وذلك لتحقيق عملية إنتاج آلي للخرسانة.

مبدأ العمل

يمكن تقسيم عملية تشغيل خلاطة الخرسانة من سلسلة JS إلى ثلاث مراحل:

1. مرحلة التغذية

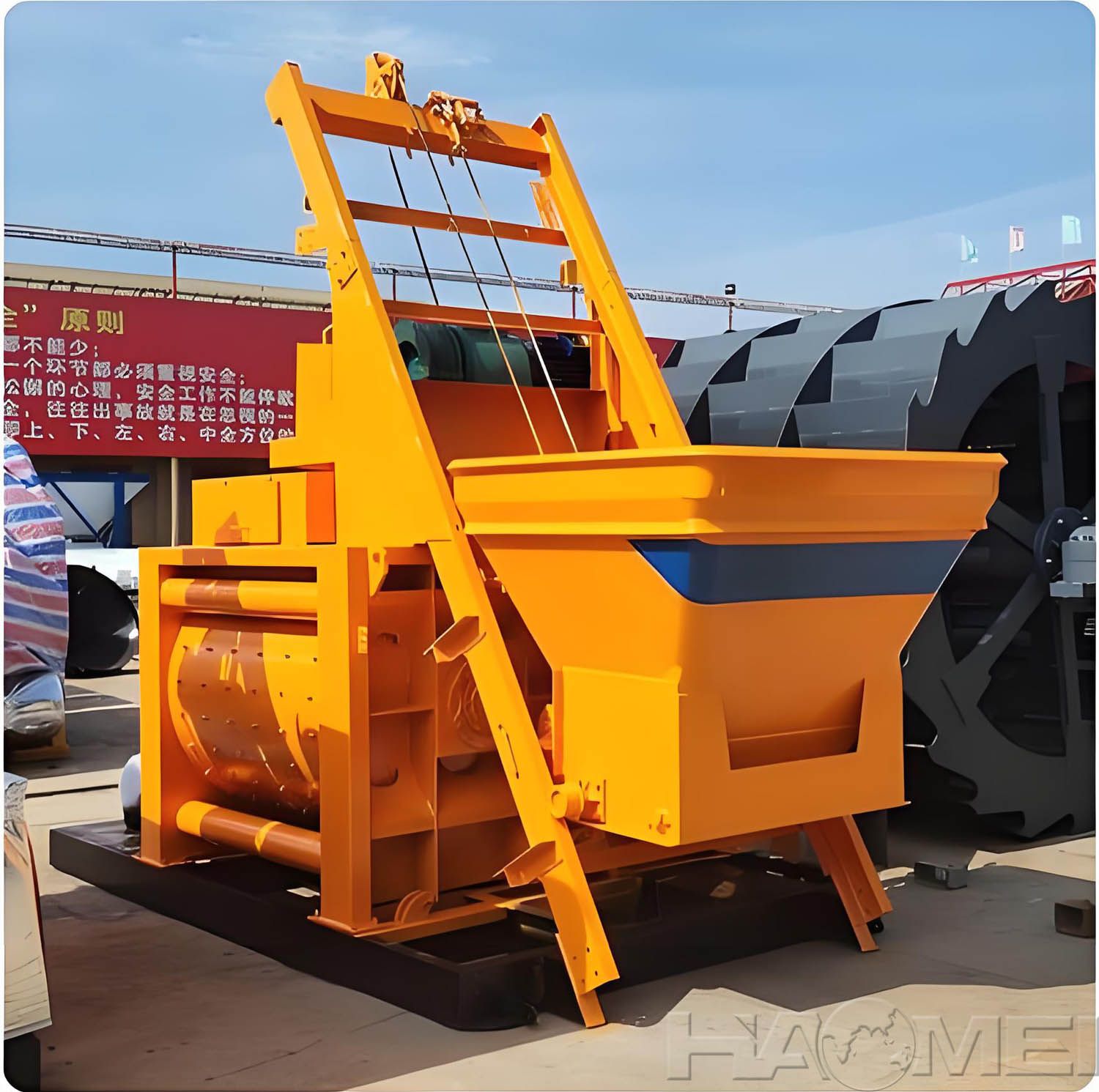

يتم تحميل الركام والأسمنت والمواد الأخرى -بنسب محددة- في وعاء التغذية (القادوس). يقوم محرك الرفع المزود بمكبح بتدوير الأسطوانة عبر صندوق تروس تخفيض السرعة، بينما يسحب الكابل المعدني الوعاء للأعلى على طول مسار إطار الرفع عبر البكرات.

عندما يصل الوعاء إلى الارتفاع المحدد، تفتح بوابته تلقائياً، وتُفرغ المواد داخل أسطوانة الخلط عبر فتحة التغذية.

2. مرحلة الخلط

يتصل المحرك الرئيسي بصندوق تروس لتخفيض السرعة (مكون من مرحلتين) عن طريق أحزمة نقل الحركة. يقوم صندوق التروس بعد ذلك بتدوير عمودي خلط أفقيين بنفس السرعة وفي اتجاهين متعاكسين، وذلك عبر زوجين من التروس المكشوفة.

تُشكل ريش الخلط المثبتة على العمودين نمط خلط حلزونياً فراغياً، مما يتيح للمواد تكوين حركة تدفق عكسي قوية بين العمودين. ويؤدي الجمع بين التدفق الدوامي الأفقي والتدفق العكسي الرأسي إلى تحقيق عملية خلط سريعة ومكثفة.

تسمح حركة الخلط ثلاثية الأبعاد هذه للركام والأسمنت والماء بالوصول إلى حالة تجانس عالية في وقت قصير، مع القضاء بفعالية على مناطق الخلط منخفضة الكفاءة.

3. مرحلة التفريغ

بعد اكتمال عملية الخلط، تتجمع الخرسانة الجاهزة بالقرب من بوابة التفريغ. تفتح بوابة التفريغ -التي يتم التحكم فيها كهربائياً- بسرعة، بينما تستمر ريش الخلط في الدوران بسرعة منخفضة للمساعدة في إخراج المواد المتبقية.

تستغرق دورة العمل الكاملة عادةً ما بين 60 إلى 72 ثانية تقريباً، مما يوفر كفاءة إنتاجية عالية.

الميزات الرئيسية لخلاطات الخرسانة من سلسلة JS

1. جودة خلط مستقرة

يضمن تصميم الخلط ثنائي المحور تجانس خلط المواد الخام للخرسانة، ويقلل من انفصال المكونات، ويساعد في الحفاظ على جودة ثابتة للخرسانة.

2. كفاءة خلط عالية

مقارنةً بالخلاطات أحادية المحور، تحقق خلاطات JS ثنائية المحور كفاءة خلط أعلى بمرتين إلى ثلاث مرات، مما يقلل من زمن الخلط ويعزز القدرة الإنتاجية الإجمالية.

3. نطاق واسع من التطبيقات

يمكن استخدام هذه المعدات لإنتاج أنواع متعددة من الخرسانة، بما في ذلك الخرسانة العادية، والخرسانة عالية المقاومة، والخرسانة المسلحة بالألياف، والخرسانة الجافة، وشبه الجافة، وغيرها من خلطات الخرسانة الخاصة.

4. هيكل مدمج

تتميز الخلاطة بتصميم مدمج ومساحة تشغيلية صغيرة نسبياً، مما يسهل عمليات النقل والتركيب وتخطيط الموقع.

5. تفريغ سريع

يساهم نظام التفريغ المصمم بإتقان في تقليل زمن تفريغ كل دفعة، مما يرفع كفاءة دورة الإنتاج بأكملها.

6. سهولة التشغيل

يتميز نظام التحكم الكهربائي -الذي يتسم بالنضج والموثوقية- بسهولة التشغيل، مما يقلل من المتطلبات الفنية اللازمة للمشغلين.

7. سهولة الصيانة

تتمتع الآلة بهيكل عملي يسهل فحصه وصيانته وخدمته، مما يساعد في إطالة العمر الافتراضي للمعدات.

طرازات خلاطات الخرسانة من فئة JS والقدرة الإنتاجية: كيفية الاختيار بما يتناسب مع متطلبات الإنتاج المختلفة

يشير الرقم في طرازات JS عادةً إلى حجم الخرسانة المُنتجة (المُفرَّغة) في الدفعة الواحدة، مقاساً باللتر؛ فعلى سبيل المثال، تبلغ القدرة الإنتاجية لطراز JS500 حوالي 0.5 متر مكعب لكل دفعة.

يُرجى ملاحظة أن معدل الإنتاج النظري بالساعة يُحسب بناءً على ظروف تشغيل مثالية، في حين قد تتأثر القدرة الإنتاجية الفعلية بعوامل مثل زمن الخلط، وخصائص المواد، وسرعة التغذية، وتكوين المحطة، وإدارة العمليات.

عند اختيار المعدات، يُنصح بترك هامش أمان في القدرة الإنتاجية يتراوح بين 20% و30%، بدلاً من اختيار الطراز بناءً على الحد الأقصى للإنتاج النظري فقط.

JS500 (0.5 م³)

الإنتاجية لكل دفعة: 0.5 م³

الإنتاجية النظرية: 20–25 م³/ساعة

مناسب لـ: مواقع البناء الصغيرة، وساحات إنتاج الخرسانة مسبقة الصب الصغيرة، ومحطات الخلط البسيطة، والإنتاج على دفعات صغيرة.

بشكل عام، لا يُنصح باستخدام JS500 للإنتاج المستمر للخرسانة الجاهزة على المدى الطويل وبكامل الطاقة التشغيلية.

JS750 (0.75 م³)

الإنتاجية لكل دفعة: 0.75 م³

الإنتاجية النظرية: 30–35 م³/ساعة

مناسب لـ: مشاريع البناء الصغيرة والمتوسطة، ومصانع المكونات الخرسانية مسبقة الصب الصغيرة، والإنتاج متوسط الحجم.

غالباً ما يُستخدم مقترناً بمحطات خلط الخرسانة من طراز HZS35 أو HZS50.

JS1000 (1.0 م³)

الإنتاجية لكل دفعة: 1.0 م³

الإنتاجية النظرية: 45–50 م³/ساعة

مناسب لـ: المشاريع متوسطة الحجم ومصانع الخرسانة مسبقة الصب.

يُعد طرازاً شائعاً للإنتاج بنظام الدفعات، وغالباً ما يُستخدم كخلاط رئيسي في محطات خلط الخرسانة من طراز HZS60 وHZS75. يتمتع بحضور قوي في السوق، وتتوفر قطع غياره بسهولة.

JS1500 (1.5 م³)

الإنتاجية لكل دفعة: 1.5 م³

الإنتاجية النظرية: 70–75 م³/ساعة

مناسب لـ: محطات الخرسانة الجاهزة متوسطة الحجم، ومشاريع الطرق والجسور، ومشاريع الحفاظ على المياه، والإنتاج المستمر بكميات كبيرة.

غالباً ما يُستخدم كخلاط رئيسي قياسي في محطات خلط الخرسانة من طراز HZS90.

JS2000 (2.0 متر مكعب)

الإنتاجية لكل دفعة: 2.0 متر مكعب

الإنتاجية النظرية: 90–120 متر مكعب/ساعة

مناسبة لـ: محطات الخرسانة الجاهزة الكبيرة، ومصانع الخرسانة مسبقة الصب الضخمة، وعمليات الإنتاج الخرساني واسع النطاق.

تُعد هذه الخلاطة نموذجاً أساسياً لمحطات خلط الخرسانة من طراز HZS120.

JS3000 (3.0 متر مكعب) والنماذج الأكبر

الإنتاجية لكل دفعة: 3.0 متر مكعب أو أكثر

الإنتاجية النظرية: حوالي 150 متر مكعب/ساعة أو أكثر

مناسبة لـ: محطات خلط الخرسانة الكبيرة ومشاريع البنية التحتية الضخمة.

يمكن أيضاً تركيب خلاطتين على التوازي لزيادة القدرة الإنتاجية بشكل أكبر.

نصيحة للاختيار: بالنسبة للمشاريع التي تتطلب ساعات طويلة من الإنتاج اليومي المستمر، غالباً ما يكون اختيار نموذج بحجم أكبر خياراً أفضل؛ إذ يساعد ذلك في تجنب التشغيل المستمر بأقصى حمولة أو بحمولة زائدة على المدى الطويل، ويقلل من أعطال المعدات، ويطيل العمر الافتراضي للخلاطة.

كيف تحقق سلسلة JS إنتاج الخرسانة بنظام الدفعات (Batch Production)؟

لا يقتصر مفهوم "الإنتاج بنظام الدفعات" على مجرد وضع كمية كبيرة من المواد الخام في الخلاطة، بل يشير إلى تكرار عمليات إنتاج قياسية وفقاً لدورة إنتاج محددة وثابتة.

تتضمن عملية إنتاج الخرسانة النموذجية المراحل التالية:

تخزين المواد الخام ← الوزن الآلي ← التغذية المركزية ← الخلط بواسطة خلاطة ثنائية المحور (Twin-Shaft) ← التفريغ الآلي ← النقل ← بدء إنتاج الدفعة التالية

على سبيل المثال، تشتمل محطة خلط الخرسانة المتكاملة من طراز HZS عادةً على المكونات التالية:

صوامع الأسمنت

صوامع الرماد المتطاير (Fly ash)

ناقلات لولبية (حلزونية)

وحدة وزن وتجهيز الركام (Aggregate batching machine)

سير ناقل

خلاطة خرسانة ثنائية المحور من طراز JS

نظام وزن المياه

نظام وزن الإضافات الكيميائية

نظام التحكم الكهربائي

النظام الهوائي (Pneumatic system)

ومن بين هذه المكونات، تتولى خلاطة JS مسؤولية عملية الخلط الأساسية.

وبفضل استخدام نظام التحكم المنطقي القابل للبرمجة (PLC)، يمكن التحكم في عملية الإنتاج بأكملها آلياً، مما يضمن إنتاج كل دفعة من الخرسانة وفقاً لنفس نسب الخلط المحددة.

مجالات الاستخدام النموذجية

تُستخدم خلاطة الخرسانة ثنائية المحور من سلسلة JS على نطاق واسع في التطبيقات التالية:

مشاريع البنية التحتية الضخمة

بما في ذلك الطرق السريعة والجسور ومحطات الطاقة الكهرومائية والأنفاق والمطارات والموانئ وغيرها من مشاريع البنية التحتية الضخمة التي تتطلب إمدادًا كبيرًا من الخرسانة.

إنشاءات المباني السكنية

مناسبة لمشاريع المباني السكنية الضخمة التي تتطلب إنتاجًا مستمرًا وثابتًا للخرسانة.

الإنشاءات التجارية

تُستخدم في بناء مباني المكاتب ومراكز التسوق والمجمعات التجارية والفنادق وغيرها من المشاريع التجارية.

إنشاءات المصانع الصناعية

مناسبة لإنتاج الخرسانة في ورش العمل الصناعية الكبيرة والمصانع والمستودعات ومشاريع إنشاء المصانع.

هندسة الطرق والجسور

مثالية لإنتاج الخرسانة في الطرق السريعة والطرق البلدية وهياكل الجسور ومشاريع السكك الحديدية وغيرها من أعمال البنية التحتية للنقل.

إنتاج الخرسانة مسبقة الصب

يمكن استخدامها في مصانع مكونات الخرسانة مسبقة الصب لإنتاج أنابيب الخرسانة وألواح الجدران والجسور والأعمدة والعبارات وبلاط الرصف وأحجار الرصيف وغيرها من منتجات الخرسانة.

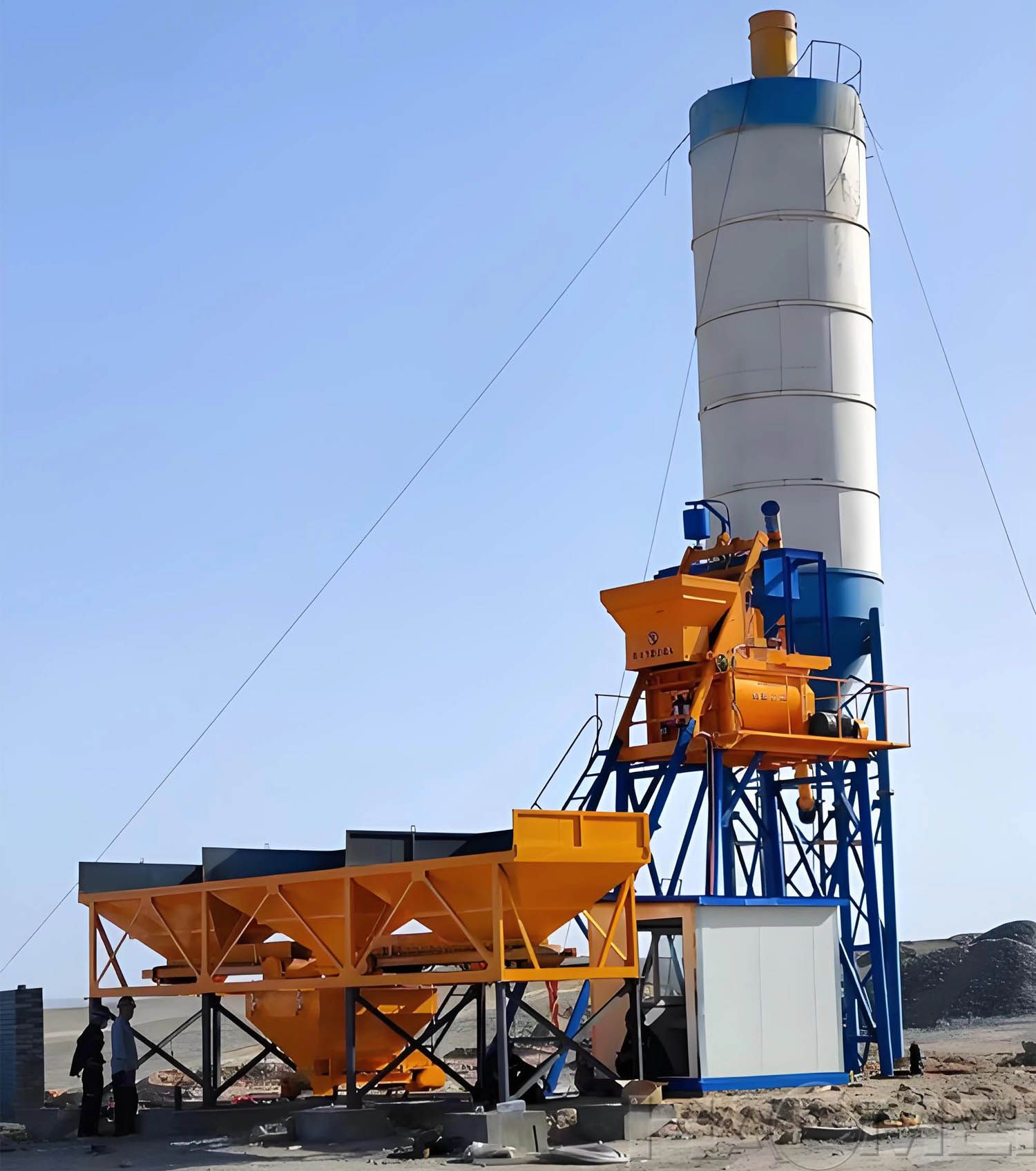

كيف يتم دمج خلاطة الخرسانة ثنائية المحور (سلسلة JS) في محطة خلط الخرسانة؟

عادةً لا تقوم خلاطة الخرسانة من سلسلة JS بإنجاز عملية إنتاج الخرسانة بأكملها بشكل مستقل؛ بل تعمل كوحدة خلط أساسية ضمن محطة متكاملة لخلط الخرسانة.

على سبيل المثال، قد تعتمد محطة خلط الخرسانة النموذجية من طراز HZS التكوين التالي:

صوامع الركام (الحصى والرمل) ← جهاز معايرة/تغذية الركام ← سير ناقل ← خلاطة خرسانة ثنائية المحور (JS) ← قمع التفريغ ← شاحنة خلط الخرسانة

وفي الوقت نفسه، يشتمل النظام على:

صومعة الأسمنت ← ناقل لولبي ← قمع وزن الأسمنت ← الخلاطة

بالإضافة إلى:

خزان المياه ← نظام وزن المياه ← الخلاطة

ومن خلال نظام تحكم مركزي، تعمل جميع المعدات بتناغم لتحقيق عمليات تلقائية تشمل: معايرة الركام، والوزن، والخلط، والتفريغ.

تُعد بنية الإنتاج المتكاملة والمؤتمتة هذه أحد الأسباب الرئيسية التي تجعل خلاطات سلسلة JS خياراً مثالياً لإنتاج الخرسانة بنظام الدفعات (Batch Production).

كيف تختار الطراز المناسب من خلاطات الخرسانة من فئة JS؟

عند اختيار خلاطة خرسانة ثنائية المحور (Twin-Shaft) من فئة JS، ينبغي مراعاة العوامل التالية بشكل شامل:

1. حجم الإنتاج

يتم اختيار الطراز بناءً على معدل إنتاج الخرسانة المطلوب (سواء بالساعة أو باليوم):

المشاريع الصغيرة: طراز JS500، بإنتاجية تقريبية تبلغ 25 مترًا مكعبًا/ساعة.

المشاريع متوسطة الحجم: طراز JS750 أو JS1000، بإنتاجية تقريبية تتراوح بين 35 و50 مترًا مكعبًا/ساعة.

محطات الخرسانة الجاهزة الكبيرة: طراز JS1500 أو JS2000 أو طرازات أكبر.

بالنسبة لعمليات الإنتاج طويلة الأجل، يُنصح باختيار طراز يتمتع باحتياطي سعة كافٍ.

2. نوع المشروع ومتطلبات الخرسانة

تتطلب المشاريع المختلفة أنواعاً متباينة من الخرسانة، ودرجات قوة متفاوتة، وأحجاماً مختلفة للركام (الحصى)، ومستويات متنوعة لهبوط الخرسانة (Slump).

تتميز خلاطات فئة JS بقدرتها على خلط مجموعة واسعة من مواد الخرسانة. ومع ذلك، عند التعامل مع تركيبات خلط خاصة، أو ركام كبير الحجم، أو مواد شديدة الكشط، أو الخرسانة المدعمة بالألياف، أو الخرسانة ذات الهبوط المنخفض، يجب التأكد مسبقاً من توافق مواصفات الخلاطة مع هذه المتطلبات.

3. ظروف الموقع

تختلف الطرازات في أبعادها الكلية ومتطلبات تركيبها؛ لذا يجب اختيار المعدات بناءً على المساحة المتاحة في الموقع، وتخطيط المحطة، وطريقة التغذية بالمواد، وظروف الأساسات، وسهولة الوصول للنقل.

على سبيل المثال:

تبلغ أبعاد التشغيل لطراز JS500 حوالي 4461 × 3050 × 5225 مم.

قد تصل الأبعاد الكلية لطراز JS2000 إلى حوالي 10720 × 3870 × 10726 مم.

وبناءً على ذلك، يجب توفير مساحة كافية للتركيب والصيانة وتغذية المواد وحركة الشاحنات.

4. متطلبات المعدات المساعدة

في حال استخدام الخلاطة مع آلة تجميع وتغذية الركام (Aggregate Batching Machine) لتكوين محطة خرسانة متكاملة، يجب التأكد من توافق طراز خلاطة JS مع سعة آلة تجميع الركام (طراز PLD)، وسيور النقل، ونظام الوزن، وغيرها من المعدات المساعدة.

يُعد تحقيق التوازن في تكوين النظام أمراً جوهرياً لضمان الوصول إلى القدرة الإنتاجية المستهدفة.

5. الميزانية والعائد على الاستثمار

تتطلب الخلاطات ذات السعة الأكبر استثماراً أولياً أعلى؛ ومع ذلك، فهي توفر عادةً تكاليف إنتاج أقل للوحدة وكفاءة أعلى على المدى الطويل، مما يجعلها الخيار الأنسب لعمليات إنتاج الخرسانة المستمرة وبكميات كبيرة. بالنسبة للمشاريع قصيرة الأجل أو محدودة الإنتاج، قد يؤدي اختيار طراز ذي سعة تفوق الحاجة إلى استثمار غير ضروري. أما في حالة محطات الخرسانة التجارية الكبيرة ومشاريع البنية التحتية طويلة الأجل، فإن استخدام خلاطة ذات سعة أعلى يمكن أن يحقق كفاءة تشغيلية أفضل وعائداً مجزياً على الاستثمار.
