تكوين خلاط الخرسانة JS1000
مؤلف: هيرميون 2026-02-03 15:35:04 موقع إلكتروني: https://www.concrete-batch-station.com/a/js1000-concrete-mixer-configuration.html

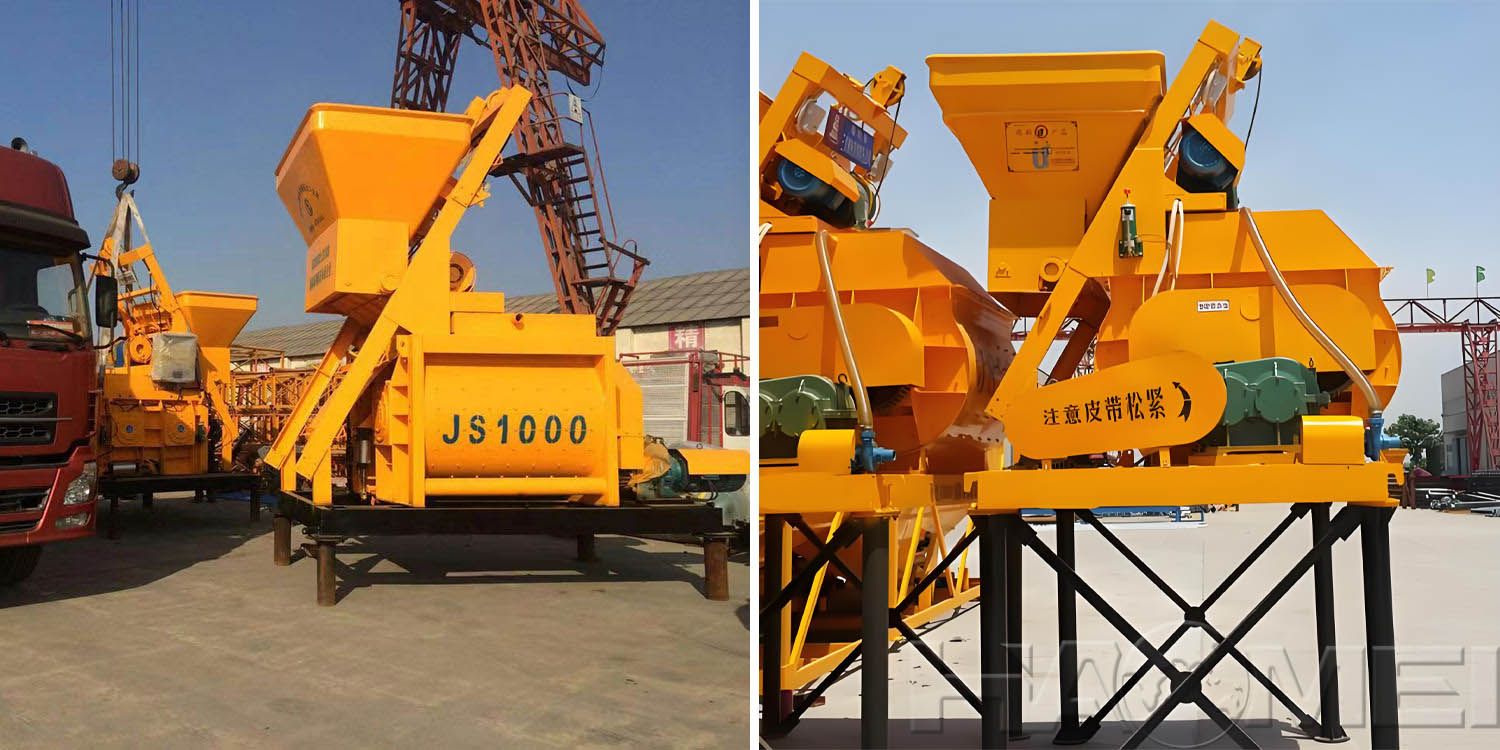

خلاطة الخرسانة JS1000 هي نموذج متوسط الحجم ضمن سلسلة الخلاطات الإجبارية ذات المحورين. تتميز بكفاءة خلط عالية، وإنتاجية ممتازة، وجودة خلط فائقة، واستهلاك منخفض للطاقة، وقدرة خلط قوية. يمكنها إنتاج الخرسانة العادية والخرسانة الخاصة وأنواع مختلفة من الملاط. تُستخدم على نطاق واسع كخلاطة رئيسية في مصانع الخرسانة مسبقة الصب أو في محطات خلط الخرسانة HZS50 / HZS60.

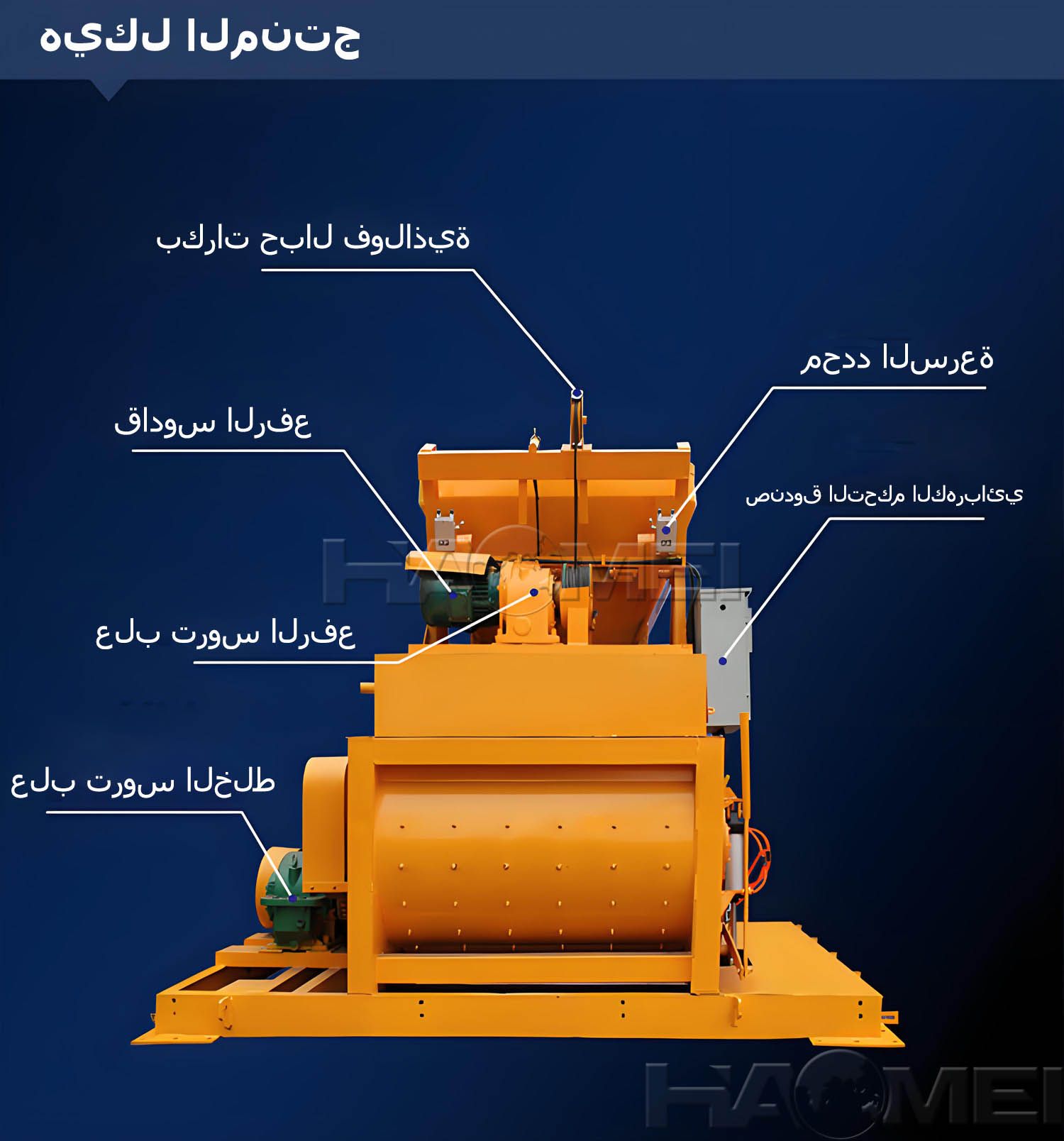

على عكس الخلاطات الأصغر حجمًا مثل JS750 وJS500، فإن خلاطة JS1000 غير مصممة عادةً لتكون قابلة للنقل بسهولة. تُستخدم عادةً كوحدة رئيسية في محطات الخلط، وهي مصممة كخلاطة خرسانة ثابتة. تعتمد الماكينة تصميمًا معياريًا متكاملًا، وتتكون من ثماني وحدات أساسية: نظام التغذية، ونظام الخلط، ونظام التفريغ، ونظام إمداد المياه، والنظام الكهربائي، والغطاء، والهيكل وأرجل الدعم، والتروس. تعمل هذه الأنظمة معًا لتحقيق عملية فعالة ومتكاملة، بدءًا من تغذية المواد وصولًا إلى تفريغ الخرسانة النهائية.
مواصفات خلاط الخرسانة JS1000
1. مواصفات نظام الخلط
يعتمد خلاط الخرسانة JS1000 هيكل خلط إجباري مزدوج المحاور، مع محورين للخلط مرتبين أفقيًا ومتماثلين. أثناء التشغيل، تُولد المحاور حركات دوران وقص مستمرة وقوية، مما يسمح بخلط الأسمنت والرمل والحصى والماء والإضافات بشكل كامل في وقت قصير. يمنع هذا التصميم بشكل فعال الانفصال وتكوّن مناطق غير مخلوطة، مما يضمن جودة خرسانة موحدة ومستقرة.
تم تصميم أذرع الخلط وشفرات الخلط والبطانات الداخلية بشكل علمي ومثالي. تُصنع الأجزاء الرئيسية المعرضة للتآكل عادةً من مواد عالية القوة ومقاومة للتآكل، مما يوفر مقاومة ممتازة للصدمات والتآكل. تلبي هذه المواصفات متطلبات التشغيل الشاق طويل الأمد، مع إطالة عمر الخدمة، وتقليل تكرار الصيانة، وخفض تكاليف التشغيل الإجمالية.
2. مواصفات نظام النقل
يُعد نظام النقل ضمانًا أساسيًا للتشغيل المستقر لخلاط الخرسانة JS1000. عادةً ما تكون المعدات مزودة بمحركات دفع عالية الأداء مقترنة بمخفضات تروس ثقيلة لنقل الطاقة بكفاءة. يضمن ذلك التشغيل السلس لمحاور الخلط حتى في ظل ظروف الحمل الكامل. يُحسّن هيكل النقل الأمثل الموثوقية، ويقلل الاهتزاز واستهلاك الطاقة، ويدعم التشغيل المستمر طويل الأمد.
3. مواصفات نظام إمداد المياه
يركز نظام إمداد المياه في خلاط الخرسانة JS1000 على التحكم الدقيق في كمية المياه وتوزيعها بشكل متساوٍ. من خلال استخدام نظام إمداد المياه المضغوط والتوزيع بالرش، يمكن للمياه الدخول بسرعة وبشكل متساوٍ إلى منطقة الخلط والاندماج الكامل مع المواد، مما يحسن جودة الخلط. اعتمادًا على متطلبات المشروع، يمكن للنظام استخدام التحكم الزمني أو التحكم بالقياس لتلبية مواصفات نسب الماء إلى الأسمنت المختلفة.
4. مواصفات نظام التفريغ
يستخدم نظام التفريغ التحكم الهوائي، مما يوفر استجابة سريعة وتشغيلًا سلسًا. يمكن التحكم في عملية التفريغ بدقة لتقليل بقايا المواد. تم تجهيز بوابة التفريغ بهيكل إغلاق موثوق، مما يضمن كفاءة تفريغ عالية مع منع تسرب الملاط بشكل فعال، وتحسين نظافة الموقع، وتقليل هدر المواد.
5. تكوين نظام التزييت
لضمان التشغيل المستقر طويل الأمد للمكونات الرئيسية، تم تجهيز خلاطة الخرسانة JS1000 عادةً بنظام تزييت مركزي. يوفر هذا النظام مواد التشحيم للأجزاء الحيوية، مثل أطراف الأعمدة والمحامل، على فترات منتظمة وبكميات دقيقة. يقلل هذا النظام بشكل كبير من عبء الصيانة اليدوية، ويطيل عمر خدمة مكونات النقل والخلط، ويعزز الموثوقية التشغيلية الشاملة.
6. تكوين النظام الكهربائي ونظام التحكم
يمكن لخلاطة الخرسانة JS1000 العمل بشكل مستقل أو دمجها في نظام تحكم مركزي لمحطة الخلط. تم تجهيز النظام الكهربائي بوظائف حماية شاملة، ويتيح مراقبة حالة التشغيل في الوقت الفعلي، مما يضمن عمليات خلط مستقرة وآمنة، ويوفر بيانات تشغيلية موثوقة لإدارة مشاريع البناء.
مزايا المعدات الأساسية
1. متانة عالية وتكاليف صيانة منخفضة
تُصنع مكونات التآكل الرئيسية من مواد عالية المقاومة للتآكل باستخدام تقنيات معالجة متطورة. وبفضل أنظمة التشحيم والإغلاق الموثوقة، يطول عمر الخدمة وفترات الاستبدال بشكل ملحوظ. كما يسهل التصميم المعياري فك المكونات وصيانتها، مما يقلل من وقت التوقف عن العمل وتكاليف التشغيل على المدى الطويل.
2. كفاءة خلط عالية وجودة موثوقة
يوفر تصميم الخلط ثلاثي الأبعاد ذو المحورين، جنبًا إلى جنب مع نظام دفع قوي، كفاءة خلط عالية بإنتاجية نظرية تتراوح بين 50 و60 مترًا مكعبًا في الساعة، مما يحسن سير العمل في مشاريع البناء بشكل كبير. ويمنع التجانس الممتاز انفصال المواد ويضمن جودة خرسانة متسقة لتلبية متطلبات القوة لمختلف المشاريع.
3. أتمتة عالية وسهولة التشغيل
يتيح نظام التحكم الذكي القائم على وحدة التحكم المنطقية القابلة للبرمجة (PLC) التشغيل الآلي الكامل طوال العملية. يمكن للمشغلين إدارة جميع الإجراءات عبر لوحة التحكم دون الحاجة إلى إشراف مستمر في الموقع. وتسهل المراقبة في الوقت الفعلي تشخيص الأعطال، وتقلل من جهد العمال وتكاليفهم، وتعزز سلامة التشغيل.
4. قابلية تطبيق واسعة واستخدام مرن
يمكن للخلاط العمل بشكل مستقل أو دمجه مع آلات خلط الركام من سلسلة PLD لتشكيل محطة خلط مبسطة. وهو متوافق تمامًا كخلاط رئيسي لمحطات الخلط HZS50 وHZS60. مناسب للعمليات الثابتة وشبه المتنقلة، وهو مثالي لمشاريع البناء، ومصانع الخرسانة الجاهزة متوسطة الحجم، ومختلف سيناريوهات إنتاج الخرسانة والملاط.
5. توفير الطاقة، وانخفاض مستوى الضوضاء، وحماية البيئة
يقلل تصميم نقل الطاقة الأمثل والمحركات عالية الكفاءة من استهلاك الطاقة وضوضاء التشغيل، بما يتوافق مع معايير البناء الأخضر. ويقلل تصميم الخلط والتفريغ المحكم من تسرب الغبار والملاط، مما يقلل من التلوث البيئي مع الحفاظ على كفاءة تشغيل عالية.
المعايير الفنية الرئيسية
تم حساب المعايير الفنية لخلاطة الخرسانة JS1000 بدقة واختبارها على نطاق واسع لتحقيق التوازن بين الإنتاجية والمرونة. المواصفات كالتالي (قابلة للتغيير دون إشعار مسبق):
| سعة التفريغ | 1000 لتر |
| سعة التحميل | 1600 لتر |
| الإنتاجية النظرية | حوالي 50-60 متر مكعب/ساعة (بناءً على تشغيل محطة الخلط) |
| أقصى حجم للحصى | الحصى المستدير ≤ 60 مم، الحجر المكسر ≤ 80 مم |
| زمن دورة التشغيل | 60-72 ثانية |
| سرعة عمود الخلط | 29.6 دورة/دقيقة |
| محرك الخلط | Y180M-4، 2 × 18.5 كيلو واط |
| محرك الرافعة | YEZ160L-4، 15 كيلو واط |
| محرك مضخة المياه | 80JDB-45، 3 كيلو واط |
| الوزن الإجمالي للآلة | 8700 كجم |
| أبعاد النقل (الطول × العرض × الارتفاع) | 4320 × 2200 × 3300 مم |
سيناريوهات تطبيق خلاط الخرسانة الإجباري ثنائي المحور JS1000
محطات خلط الخرسانة التجارية: الخلاط الرئيسي لمحطات الخرسانة الجاهزة صغيرة ومتوسطة الحجم
مواقع مشاريع البناء: مناسب للطرق السريعة والسكك الحديدية ومشاريع الري والبنية التحتية الكبيرة
مصانع الخرسانة مسبقة الصب: إنتاج الركائز والقطع والعوارض والألواح والمكونات الأخرى مسبقة الصب
مشاريع البناء في المدن والريف: تلبية احتياجات الخرسانة متوسطة الحجم في مشاريع التنمية الحضرية
مخططات التكوين الأساسية
الوحدة الرئيسية:
جسم خلاط JS1000، محرك رئيسي بقدرة 37 كيلووات، مخفض سرعة، تروس مكشوفة، نظام تزييت
نظام تغذية المواد الخام:
ماكينة خلط PLD1600 (ثلاثية أو رباعية الحاويات)، نظام وزن المواد الخام، ناقل حزامي
تخزين ونقل المواد المسحوقة:
صومعة أسمنت (50-100 طن)، ناقل لولبي، جهاز تفتيت التكتلات
نظام الماء والمضافات:
مضخة مياه، خزان مياه، عداد تدفق، خزانات مضافات، مضخات معايرة
النظام الهوائي:
ضاغط هواء، خزان هواء، مجموعة صمامات كهرومغناطيسية، أنابيب
نظام التحكم الكهربائي:
لوحة تحكم، خزانة كهربائية، حساسات، أسلاك
خيارات حماية البيئة:
جامعات غبار، ساحة مواد خام مغلقة، نظام إعادة تدوير مياه الصرف الصحي
ترقيات الأتمتة:
واجهة شاشة لمس، نظام مراقبة شبكة، تشخيص الأعطال عن بعد
تكوين الخرسانة الخاصة:
صوامع رماد متطاير إضافية، صوامع مسحوق معدني، أنظمة جرعات مضافات متعددة
خيار التصميم المتنقل:
النظام بأكمله مثبت على مقطورة لسهولة النقل
