خلاطة خرسانة ذاتية التحميل لإنشاء الأنفاق

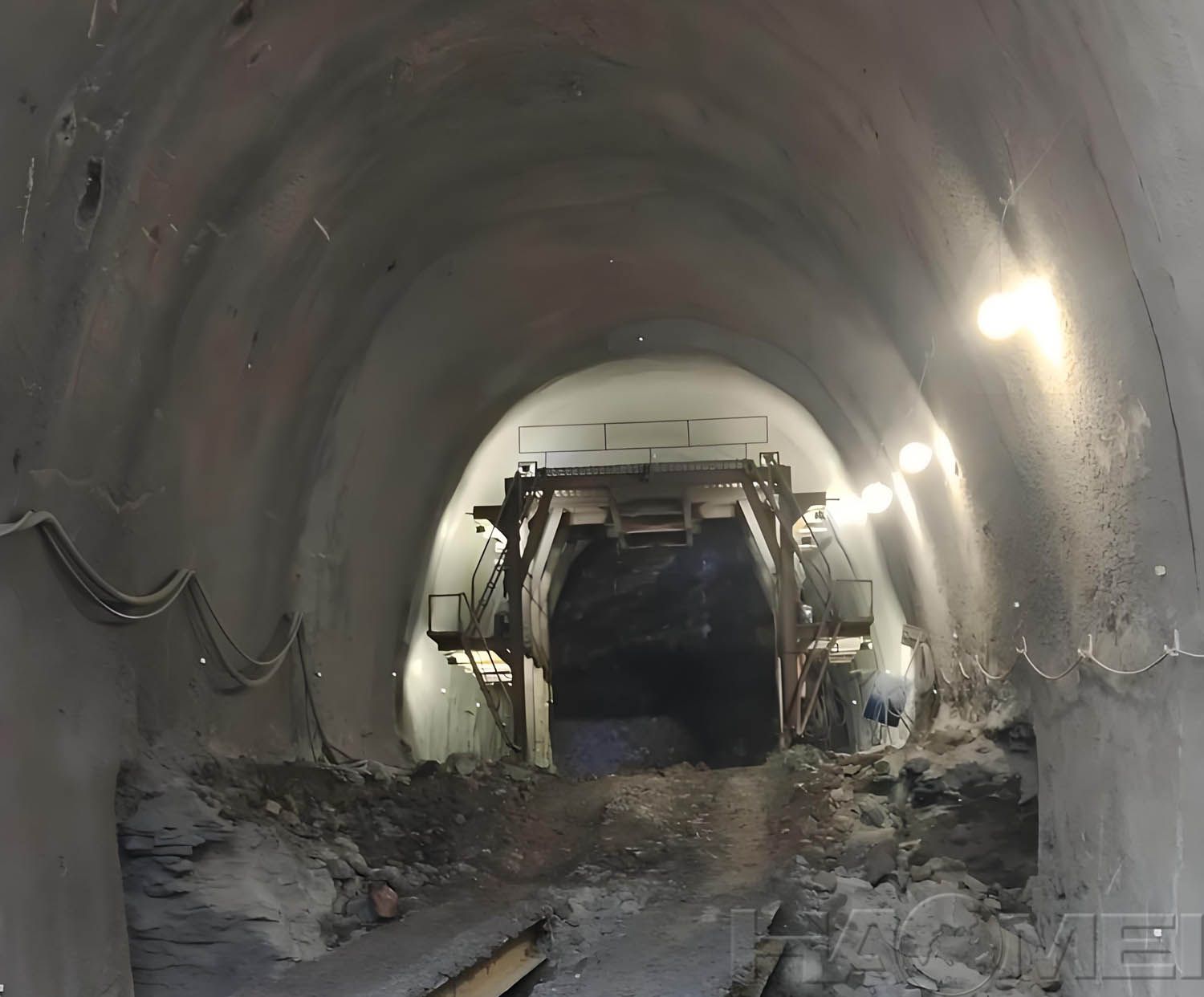

في مجال تطوير البنية التحتية، تشتهر هندسة الأنفاق ببيئتها المعقدة، ومساحات العمل الضيقة، والتحديات اللوجستية الصعبة. وبالنسبة للمقاولين العاملين في المناطق النائية، أو المناطق المرتفعة، أو المشاريع الخارجية، يُعد ضمان توفير إمدادات خرسانة فعالة واقتصادية عاملاً حاسماً يحدد مدى تقدم المشروع.

وفي السنوات الأخيرة، تحولت خلاطة الخرسانة ذاتية التحميل بسرعة لتصبح حلاً مفضلاً في مشاريع إنشاء الأنفاق، وذلك بفضل مكانتها الفريدة التي تضعها في مصاف "محطات خلط الخرسانة المتنقلة".

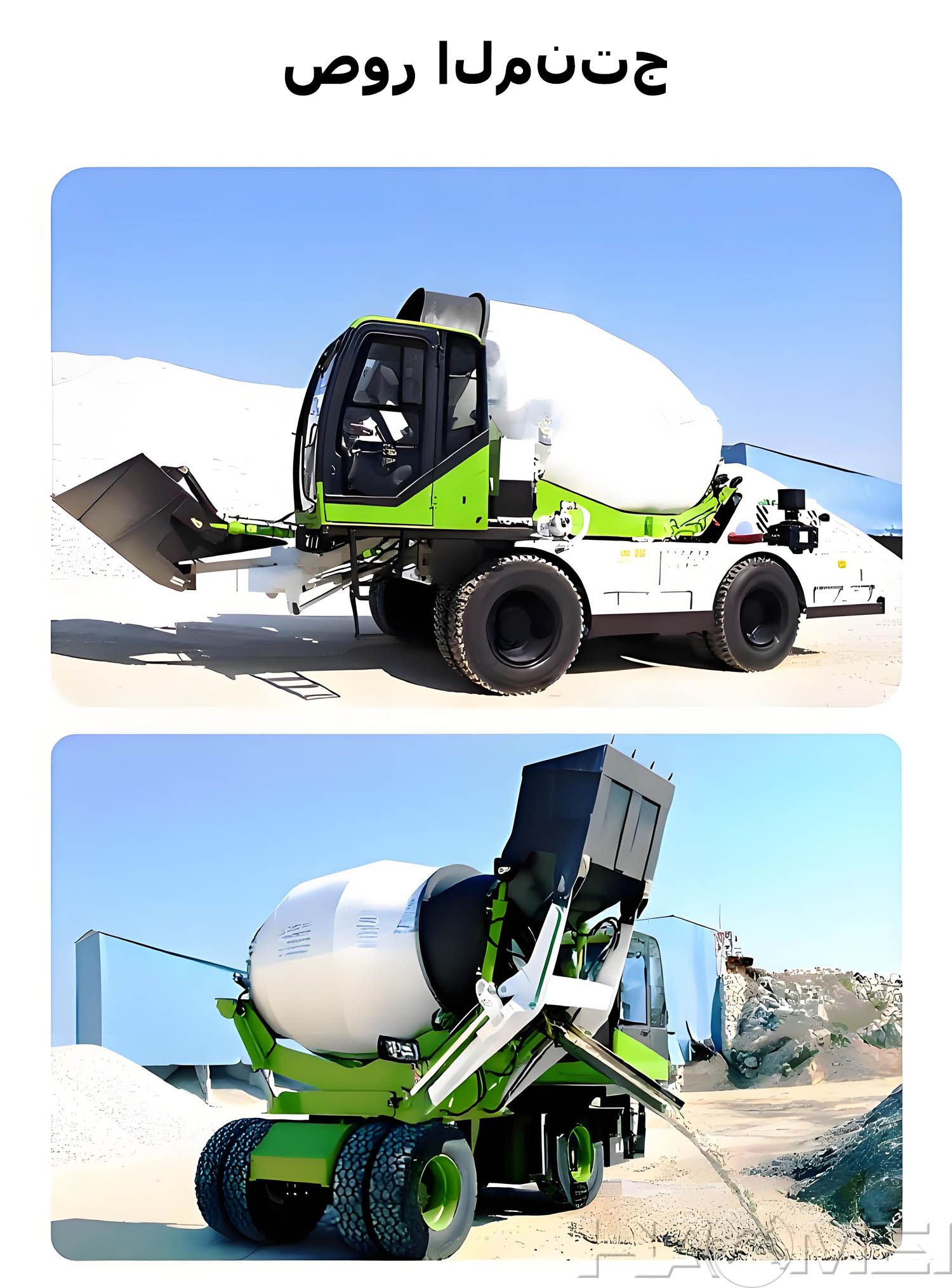

نظرة عامة على المنتج

تُعد خلاطة الخرسانة ذاتية التحميل آلة متعددة الوظائف، حيث تدمج عمليات التحميل، والوزن، والخلط، والنقل، والتفريغ في وحدة واحدة متكاملة. وتعتمد هذه الآلة على دلو تحميل أمامي لتقوم بتحميل الركام والأسمنت تلقائياً، ثم تمزج المكونات داخل الأسطوانة المثبتة على متنها، لتنقل بعد ذلك الخرسانة الجاهزة مباشرةً إلى موقع الصب.

وبالمقارنة مع التشكيلة التقليدية المكونة من "اللودر + محطة الخلط + شاحنة الخلط الناقلة"، فإن هذه المعدة تحقق تعدد الوظائف في آلة واحدة، مما يعزز بشكل كبير من القدرة على التنقل والاستقلالية التشغيلية.

لماذا تختار خلاطة الخرسانة ذاتية التحميل لمشاريع بناء الأنفاق؟

1. قدرة فائقة على المناورة في المساحات الضيقة

تم تجهيز معظم الخلاطات ذاتية التحميل بنظام الدفع الرباعي ونظام التوجيه الرباعي، مما يمنحها نصف قطر دوران صغيراً للغاية. كما تتيح الطرازات المتطورة منها إمكانية التفريغ الدوار بزاوية 270 درجة أو حتى 360 درجة، مما يسمح بصب الخرسانة بدقة متناهية دون الحاجة إلى إعادة تموضع الآلة بشكل متكرر داخل الأنفاق الضيقة.

2. التشغيل المستقل: من مجرد آلة واحدة إلى محطة خلط متنقلة

بفضل احتوائها على دلو تحميل مدمج، وخزان للمياه، ونظام وزن إلكتروني، يمكن لمشغل واحد إتمام عملية خلط الخرسانة بالكامل. إذ يمكن إنتاج الخرسانة في موقع العمل مباشرةً—سواء عند مدخل النفق أو في عمقه—مما يقضي بفعالية على مشكلات الجودة التي قد تنجم عن عمليات النقل لمسافات طويلة.

3. قدرات قوية على صعود المرتفعات والعمل في التضاريس الوعرة

غالباً ما تكون مداخل الأنفاق محاطة بطرق موحلة ومنحدرات شديدة الانحدار؛ ولذا تتميز الخلاطات ذاتية التحميل بمحركات عالية العزم وإطارات مخصصة للطرق الوعرة، مما يضمن استقرارها وكفاءة تشغيلها حتى على المنحدرات التي تصل نسبتها إلى 30%، ويضمن بالتالي استمرار تدفق المواد دون انقطاع.

كيف تعمل الآلة؟

يمكن تلخيص آلية عمل خلاطة الخرسانة ذاتية التحميل في ثلاث مراحل "مؤتمتة":

الخطوة 1: التحميل التلقائي

يقوم المشغل بقيادة الآلة نحو كومة الركام (المواد الحصوية) ويستخدم الجرافة الهيدروليكية لتحميل المواد. ويضمن وجود مستشعر للوزن تحكماً دقيقاً في كمية المواد التي يتم تحميلها. بعد ذلك، ترتفع الجرافة لتصب المواد داخل أسطوانة الخلط.

الخطوة 2: التوزين والخلط التلقائي

بعد تحميل المواد الجافة، يقوم النظام تلقائياً بإضافة الأسمنت والماء وفقاً للنسبة المحددة مسبقاً. تبدأ الأسطوانة بالدوران، وتضمن شفرات الخلط الداخلية ذات الحلزون المزدوج إتمام عملية الخلط بشكل شامل ومتجانس. وعادةً ما تستغرق كل دفعة (خلطة) ما بين 7 إلى 10 دقائق.

الخطوة 3: النقل والتفريغ التلقائي

بعد انتهاء عملية الخلط، تقوم الآلة بنقل الخرسانة مباشرة إلى موقع الصب. يقوم المشغل بضبط زاوية الأسطوانة وعكس اتجاه دورانها لتفريغ الخرسانة بسلاسة عبر قناة التفريغ (الميزاب).

يتراوح حجم إنتاج الدفعة الواحدة عادةً ما بين 1.2 متر مكعب و5.5 متر مكعب، مع قدرة إنتاجية ساعية تتراوح بين 10 و25 متراً مكعباً؛ وهي قدرة كافية لتلبية معظم احتياجات مشاريع إنشاء الأنفاق.

المكونات الرئيسية والنقاط الفنية

المكونات الرئيسية

أسطوانة الخلط: المكون الأساسي؛ يؤثر هيكلها بشكل مباشر على جودة الخلط

آلية الخلط: تشمل الأسطوانة أو الشفرات، وتحدد الكفاءة والتجانس

نظام التشغيل: يوفر الطاقة (محرك أو محرك هيدروليكي)

صمام التفريغ: يتحكم في كمية الخرسانة الخارجة

نظام التوصيل: يوجه الخرسانة إلى نقطة الصب

المواصفات الفنية

مدة الخلط: عادةً من 60 إلى 90 ثانية للحصول على أفضل تجانس

سرعة الخلط: حوالي 20-30 دورة في الدقيقة، وتؤثر على التجانس

ترتيب التفريغ: الركام الناعم والأسمنت أولاً، يليهما الركام الخشن، ثم الماء والمواد المضافة

التنظيف والصيانة: يضمن التنظيف المنتظم للأسطوانة والصمامات أداءً طويل الأمد

معايير الاختيار الأساسية

عند اختيار خلاطة خرسانة ذاتية التحميل، ركّز على النقاط التالية:

1. سعة الخلط (م³)

الموديلات الشائعة: 1.2 م³، 2.0 م³، 3.5 م³، 4.0 م³، 5.5 م³، 6.5 م³

يُوصى باختيار الأحجام المتوسطة والصغيرة لتطبيقات الأنفاق.

2. الأبعاد الكلية

تأكد من أن الآلة يمكنها المرور عبر المقطع العرضي للنفق دون أي عوائق.

3. نظام الطاقة

محرك ديزل (الخيار الأكثر شيوعاً)

يجب أن تتناسب القدرة الحصانية مع متطلبات درجات الميل والأحمال.

4. نصف قطر الدوران

يُعد صغر نصف قطر الدوران عاملاً حاسماً لضمان سهولة المناورة في المساحات الضيقة داخل الأنفاق.

5. طريقة التفريغ

التفريغ الأمامي

التفريغ الجانبي

التفريغ الدوار بزاوية 360 درجة (يُوصى به لضمان أقصى درجات المرونة)
