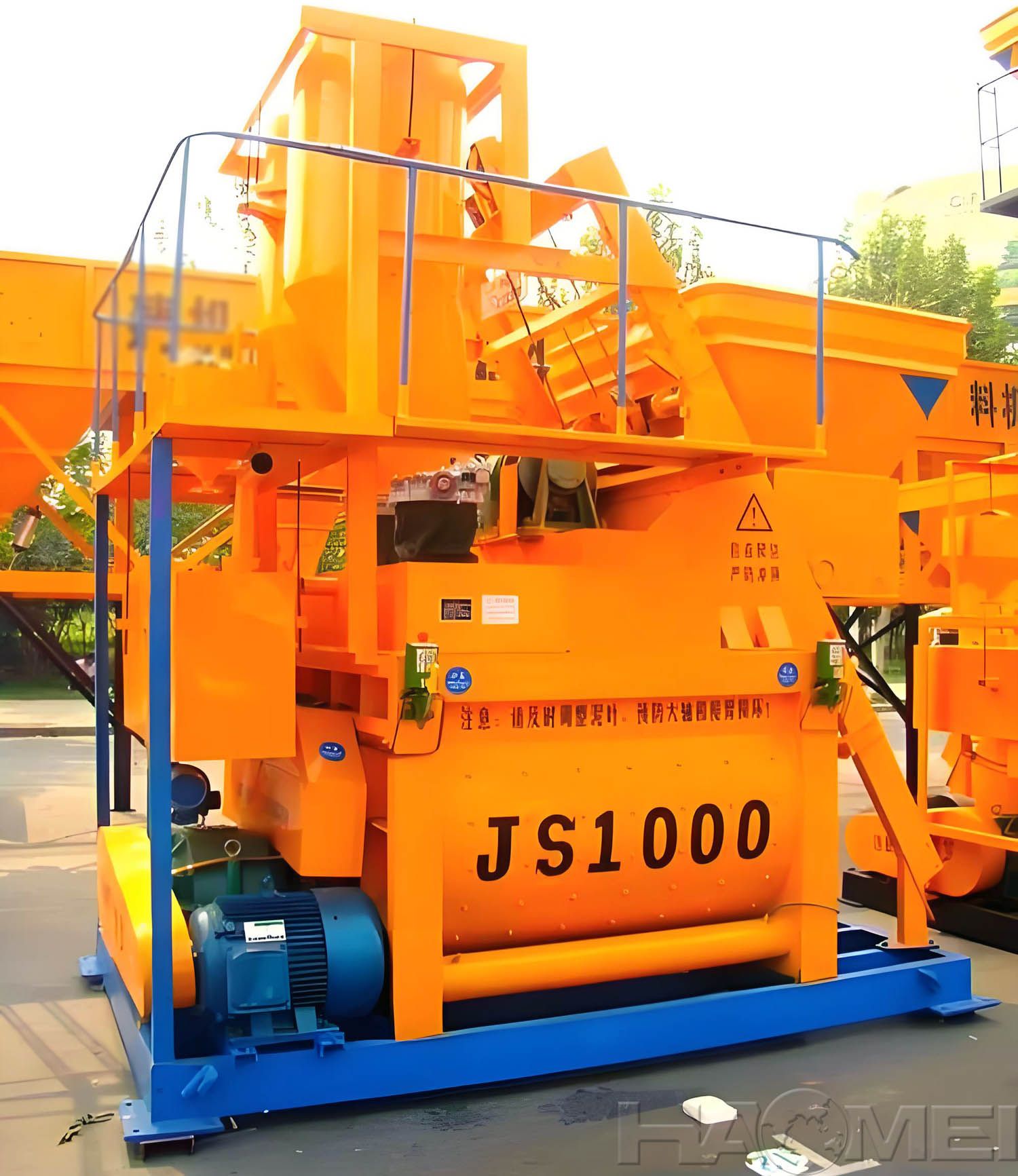

خلاطة الخرسانة ثنائية المحور JS1000: معدات الخلط الأساسية لمحطات خلط الخرسانة HZS50 / HZS60

في مجالات إنتاج الخرسانة الجاهزة، وتشييد المباني، وإنشاء الطرق، ومشاريع الجسور، وتصنيع المكونات الخرسانية مسبقة الصب، تؤدي محطة خلط الخرسانة مهاماً جوهرية تشمل وزن الركام، وتحديد الكميات (الجرعات)، والنقل، والخلط. وتُعد خلاطة الخرسانة واحدة من أهم المعدات في المحطة؛ إذ تؤثر كفاءة وجودة الخلط بشكل مباشر على إجمالي الإنتاج الخرساني وعلى ثبات جودة المنتج النهائي.

بالنسبة لمحطات خلط الخرسانة من طرازي HZS50 وHZS60، تُستخدم خلاطة الخرسانة ثنائية المحور (Twin-shaft) من طراز JS1000 كوحدة خلط رئيسية شائعة الاستخدام. وتعتمد هذه الخلاطة على هيكل خلط قسري ثنائي المحور؛ حيث يعمل محورا الخلط الأفقيان -المزودان بأذرع وشفرات خلط- على مزج الأسمنت والرمل والحصى والماء والمضافات والمواد الأخرى بشكل متجانس وتام. وتلبي هذه المواصفات متطلبات مشاريع الخرسانة الجاهزة متوسطة الحجم التي تتطلب إنتاجاً مستمراً وفعالاً ومستقراً.

وعلى الرغم من إمكانية استخدام نفس طراز الخلاطة (JS1000) في كل من محطتي HZS50 وHZS60، إلا أن القدرات الإنتاجية للمحطتين تختلف:

تبلغ القدرة النظرية لمحطة HZS50 حوالي 50 متراً مكعباً في الساعة.

وتبلغ القدرة النظرية لمحطة HZS60 حوالي 60 متراً مكعباً في الساعة.

أما في التشغيل الفعلي، فيبلغ إنتاج محطة HZS50 عادةً حوالي 40 متراً مكعباً في الساعة، بينما يبلغ إنتاج محطة HZS60 حوالي 48 متراً مكعباً في الساعة، وذلك حسب ظروف الموقع ومعايير التشغيل.

ويعزى هذا الاختلاف في الإنتاجية بشكل أساسي إلى تكوين المحطة ككل وليس إلى طراز الخلاطة بمفرده.

أولاً، تختلف طرق تغذية الركام:

تستخدم محطة HZS50 عادةً رافعة دلوية (Skip hoist) لتغذية الركام.

بينما تستخدم محطة HZS60 عادةً سيراً ناقلاً (Belt conveyor) لتغذية الركام.

وتفوق كفاءة النقل عبر السير الناقل نظيرتها في الرافعة الدلوية بنسبة 20% تقريباً، مما يساعد محطة HZS60 على تحقيق دورة إنتاج أسرع.

ثانياً، قد تختلف أيضاً طرق تحديد كميات الركام ووزنها؛ فبينما يمكن تجهيز كلتا المحطتين بآلة تحديد كميات الركام طراز PLD1600، قد تعتمد إحداهما نظام الوزن التراكمي الهوائي (Pneumatic cumulative weighing)، بينما تعتمد الأخرى نظام الوزن المنفصل الهوائي (Pneumatic individual weighing). يمكن أن تؤثر ترتيبات الوزن المختلفة على سرعة التلقيم والخلط، ووتيرة الإنتاج، وإجمالي المخرجات.

وبناءً على ذلك، فإن استخدام نفس طراز الخلاطة لا يعني بالضرورة أن محطتي خلط الخرسانة ستمتلكان نفس القدرة الإنتاجية تماماً؛ إذ يمكن -من الناحية العملية- تخصيص تكوينات المعدات لتلائم حجم الإنتاج المطلوب، ونطاق المشروع، وتخطيط الموقع، وأنواع المواد، ومتطلبات الأتمتة.

تُستخدم الخلاطة JS1000 كوحدة خلط رئيسية، حيث يمكنها تفريغ ما يقرب من متر مكعب واحد من الخرسانة في كل دفعة. ونظراً لأن دورة الإنتاج تستغرق حوالي 60 ثانية، فإنها قادرة نظرياً على مواءمة وتيرة الإنتاج في محطات خلط الخرسانة من طراز HZS50 أو HZS60. وعند دمجها مع الأنظمة المناسبة للتلقيم والنقل والوزن والتحكم، توفر الخلاطة JS1000 قدرة خلط أساسية تتسم بالاستقرار والكفاءة لمحطات خلط الخرسانة متوسطة الحجم.

المواصفات الفنية لخلاطة الخرسانة JS1000

قد يختلف تصميم وتكوين خلاطات JS1000 باختلاف الشركات المصنعة. ويوضح الجدول التالي المواصفات المرجعية الشائعة لخلاطة الخرسانة JS1000 ذات العمودين الدوارين.

المزايا الرئيسية لخلاطة الخرسانة ذات العمودين JS1000

1. جودة خلط ممتازة وقدرة عالية على التعامل مع مواد متنوعة

تتميز خلاطة الخرسانة القسرية ذات العمودين JS1000 بقدرتها على خلط أنواع متعددة من الخرسانة، بما في ذلك الخرسانة الجافة الصلبة، وشبه الجافة، واللدنة (البلاستيكية)، والسائلة، وخرسانة الركام الخفيف، بالإضافة إلى أنواع مختلفة من الملاط.

وبغض النظر عن نسب مكونات الخليط الخرساني، تضمن الخلاطة تجانساً تاماً للمواد خلال فترة خلط مناسبة؛ إذ تتيح مرونتها في التعامل مع المواد تلبية متطلبات الأداء المتنوعة للخرسانة في مختلف المشاريع الهندسية.

2. كفاءة إنتاج عالية ودورة خلط قصيرة

يمكن أن تصل مدة دورة العمل لخلاطة JS1000 إلى 60 ثانية فقط لكل دفعة، كما تبلغ طاقتها الإنتاجية النظرية ما يقرب من 50 إلى 60 متراً مكعباً في الساعة.

تتيح هذه الكفاءة العالية لمحطة خرسانة جاهزة إنتاج الخرسانة بشكل مستمر ومستقر، مما يدعم الجداول الزمنية لتنفيذ المشاريع المتوسطة والكبيرة.

3. تقنية الخلط ثلاثي الأبعاد مع استهلاك منخفض للطاقة

تُشكل ريش الخلط المثبتة على العمودين هياكل حلزونية متداخلة فراغياً، مما يخلق عملية خلط ثلاثية الأبعاد.

يؤدي هذا التصميم إلى توليد تدفقات دائرية كبيرة وحركات تدفق معاكسة للمواد داخل أسطوانة الخلط؛ ونتيجة لذلك، تحقق الخلاطة توزيعاً متجانساً للغاية للمواد في وقت قصير مع الحفاظ على معدل استهلاك منخفض نسبياً للطاقة.

4. مكونات رئيسية متينة وتكاليف صيانة منخفضة

صُنعت بطانات الأسطوانة وريش الخلط من سبيكة فولاذية مصبوبة تتميز بصلابة ومتانة عاليتين ومقاومة كبيرة للتآكل، مما يضمن عمراً تشغيلياً طويلاً في ظروف التشغيل العادية.

تضمن إجراءات التجميع القياسية ضبط الفجوة بين ريش الخلط والبطانات المقوسة بحيث لا تتجاوز 5 مم، مما يساعد في الحفاظ على كفاءة الخلط وتقليل التآكل غير الضروري.

تظل أسطوانة الخلط وهيكل الآلة ثابتين أثناء التشغيل، ولا تتحمل أعمدة الخلط وزن المواد أو جسم الأسطوانة؛ ويساهم هذا التصميم في إطالة العمر الافتراضي لأعمدة الخلط والمكونات المرتبطة بها.

5. مستوى عالٍ من الأتمتة وسهولة التشغيل

تتميز خلاطة الخرسانة JS1000 بمستوى عالٍ من الأتمتة، وانخفاض مستوى الضوضاء أثناء التشغيل، وسهولة الاستخدام، وسرعة تفريغ المواد.

تُستمد المكونات الرئيسية لنظام التحكم الكهربائي عادةً من موردين موثوقين، مما يضمن أداءً مستقراً وموثوقية عالية. ويمكن تشغيل الخلاطة كوحدة مستقلة أو دمجها مع آلة تجميع الركام وأنظمة أخرى لتشكيل محطة متكاملة لإنتاج الخرسانة. تتيح هذه المرونة لخلاطة JS1000 التكيف مع سيناريوهات البناء والإنتاج المختلفة.

البنية ومبدأ العمل

1. التركيب الهيكلي

تتكون خلاطة الخرسانة القسرية ذات العمودين (طراز JS1000) من نظام التغذية، ونظام الخلط، ونظام التفريغ، ونظام إمداد المياه، ونظام التحكم الكهربائي، والهيكل الخارجي، والشاسيه، وأرجل الدعم.

يُعد نظام الخلط قلب الآلة النابض، حيث يشتمل على مخفض سرعة كوكبي-سيكلويدي (planetary cycloidal reducer) يعمل بنظام الدفع المباشر، وتروس مكشوفة، وأسطوانة خلط، ومجموعة خلط، ووحدة تزويد بالزيت. يعتمد نظام التغذية على حبل سلكي لرفع وعاء التلقيم (القادوس)؛ وعند وصوله إلى ارتفاع محدد مسبقاً، تُفتح بوابة الوعاء تلقائياً لتفريغ المواد داخل أسطوانة الخلط عبر مزلق التغذية. أما نظام إمداد المياه -الذي يتكون من محرك ومضخة مياه وصمام تحكم في التدفق وجهاز تنظيف وأنبوب رش- فيتيح التحكم الدقيق في كمية المياه المضافة. ويستخدم نظام التفريغ آلية بوابة كهربائية، مما يضمن تفريغاً سريعاً ونظيفاً للمواد.

2. مبدأ العمل

يعتمد مبدأ عمل الخلاطة القسرية ذات العمودين على التصميم الفريد لآلية الخلط فيها. تتكون هذه الآلية من أسطوانة أفقية ذات تجويفين متجاورين (شكل حوض مزدوج)، وعمودي خلط يدوران في اتجاهين متعاكسين، وشفرات خلط مثبتة على هذين العمودين.

تترتب شفرات الخلط على العمودين بحيث تشكل بنية شريطية حلزونية متقطعة فراغياً. وأثناء التشغيل، يدور العمودان باتجاه بعضهما البعض بنفس السرعة، مع تداخل نطاقات حركة الشفرات. وبفعل دفع الشفرات، تخضع المواد لحركة خلط ثلاثية الأبعاد؛ مما يولد تدفقاً دورانياً انسيابياً واسع النطاق على طول المحاور، وحركة تدفق معاكس شاملة وفعالة بين العمودين. يحافظ مسار الحركة الفريد هذا على المواد في حالة خلط نشط داخل الأسطوانة، حيث تتعرض لتأثيرات مركبة تشمل الدفع والاحتكاك والعصر.

ونظراً لأن شفرات الخلط موزعة بشكل متباعد فراغياً في جميع الاتجاهات (الطولية والرأسية)، فإنها تولد تيارات حمل حراري معقدة، مما يجبر المواد على التقلب والعجن الشامل في كافة الاتجاهات؛ وهذا يؤدي إلى الحصول على خليط متجانس للغاية في أقصر وقت ممكن.

ما هي المشاريع المناسبة لخلاطة الخرسانة JS1000؟

بفضل كفاءتها الإنتاجية العالية وقدرتها الكبيرة على التكيف، يمكن استخدام خلاطة الخرسانة JS1000 في مجموعة واسعة من مشاريع البناء وإنتاج الخرسانة متوسطة الحجم.

محطات الخرسانة الجاهزة

مناسبة لتوريد الخرسانة الجاهزة بشكل مستمر لمشاريع البناء الحضرية، والمشاريع التجارية، وأعمال البنية التحتية.

إنشاء الطرق

يمكن استخدامها لإنتاج الخرسانة اللازمة لطبقات أساس الطرق، والأرصفة، ومنشآت التصريف، وحواف الطرق (الأرصفة الجانبية)، وغيرها من الأعمال المتعلقة بإنشاء الطرق.

هندسة الجسور

مناسبة لإنتاج الخرسانة المخصصة لأساسات الجسور، والدعامات، والأعمدة، وهياكل سطح الجسر، وغيرها من المكونات الخرسانية المتعلقة بالجسور.

تشييد المباني

يمكن استخدامها في المباني السكنية والتجارية، والمنشآت الصناعية، والمستودعات، وغيرها من مشاريع البناء.

مكونات الخرسانة مسبقة الصب

يمكن استخدامها في إنتاج الألواح، والكمرات، وأكوام الأنابيب، وأنابيب التصريف، والكتل الخرسانية (البلوك)، وغيرها من العناصر الخرسانية مسبقة الصب.

مشاريع الحفاظ على المياه (المشاريع المائية)

مناسبة لإنتاج الخرسانة في مشاريع محددة تشمل السدود، والقنوات، والأساسات، وأنظمة التصريف، والري، والبنية التحتية للمياه.

كيف تعمل خلاطة JS1000 مع محطات خلط الخرسانة HZS50/HZS60؟

لا تقتصر محطة خلط الخرسانة الكاملة من طراز HZS50 أو HZS60 على الخلاطة الرئيسية فحسب، بل هي نظام متكامل ومنسق يضم وحدات لتجميع ووزن الركام، ونقل المواد، وتخزين المواد المسحوقة (مثل الأسمنت)، والخلط، والتفريغ، والتحكم الآلي.

وتتم عملية الإنتاج النموذجية على النحو التالي:

الخطوة 1: تجميع ووزن الركام

يتم تخزين الرمل والحصى والحجر المكسر وغيرها من أنواع الركام في صوامع أو صناديق تخزين خاصة. وتقوم آلة تجميع ووزن الركام (مثل طراز PLD) أو أي نظام آخر مخصص لهذا الغرض بوزن المواد وفقاً لتركيبة الخلطة الخرسانية المحددة مسبقاً.

الخطوة 2: نقل الركام

بعد عملية الوزن، يتم نقل الركام إلى خلاطة JS1000 عبر سير ناقل، أو رافعة دلوية (skip hoist)، أو أي نظام نقل آخر.

الخطوة 3: وزن المواد المسحوقة

يتم تخزين الأسمنت والرماد المتطاير (fly ash) والمسحوق المعدني وغيرها من المواد المسحوقة في صوامع مخصصة للأسمنت أو المساحيق، ثم تُنقل عبر ناقلات لولبية (حلزونية) إلى نظام الوزن.

الخطوة 4: وزن المواد السائلة

يتم قياس كميات المياه والإضافات الكيميائية بدقة وفقاً لنسب الخلط المعتمدة.

الخطوة 5: عملية الخلط في خلاطة JS1000

تدخل جميع المكونات إلى خلاطة JS1000، حيث تقوم الأعمدة المزدوجة (twin shafts) بعملية خلط قسري لضمان الحصول على خرسانة متجانسة.

الخطوة 6: تفريغ الخرسانة

بعد اكتمال عملية الخلط، تُفتح بوابة التفريغ ليتم تفريغ الخرسانة الجاهزة في شاحنة خلاطة خرسانة، أو دلو خرسانة، أو قمع (hopper)، أو أي معدة نقل أخرى.

تتم إدارة عملية الإنتاج بالكامل بواسطة نظام تحكم مركزي، مما يتيح إنتاج الخرسانة بشكل آلي وعلى دفعات.

توصيات الصيانة لخلاطة الخرسانة JS1000

لضمان تشغيل خلاطة JS1000 بكفاءة واستقرار وعلى المدى الطويل، يُوصى باتباع إجراءات الصيانة التالية:

1. فحص الفجوة بين ريش الخلط والبطانات بانتظام

تتطلب إجراءات التجميع القياسية ضبط الفجوة بين ريش الخلط والبطانات بحيث تكون في حدود 5 مم؛ إذ قد تؤثر الفجوة الكبيرة جداً أو الصغيرة جداً على جودة الخلط، ومقاومة التشغيل، والعمر الافتراضي للأجزاء المعرضة للتآكل.

2. الحفاظ على كفاءة نظام منع التسرب عند طرف العمود

قد يعتمد نظام منع التسرب عند طرف العمود على حلقات منع تسرب عائمة مزدوجة، وعناصر منع تسرب مصممة خصيصاً، ونظام تزييت بالشحم عالي الضغط. يجب فحص حالة التزييت وأداء منع التسرب بانتظام لمنع تسرب الملاط وتآكل المكونات قبل الأوان.

3. فحص النظام الكهربائي بشكل دوري

يجب فحص مكونات التحكم الكهربائي وصيانتها وفقاً لدليل التشغيل وجدول الصيانة؛ حيث يساعد الفحص المنتظم في ضمان التشغيل الموثوق وتقليل مخاطر التوقف غير المتوقع عن العمل.

4. تنظيف الخلاطة بعد كل استخدام

يجب إزالة بقايا الخرسانة من أسطوانة الخلط بعد كل دورة إنتاج أو في نهاية كل وردية عمل؛ إذ يمنع التنظيف في الوقت المناسب تراكم الخرسانة وتصلبها وحدوث انسداد داخل الأسطوانة.

صيانة نظام إمداد المياه

يجب فحص مضخة المياه، وصمام التحكم في التدفق (الخانق)، وأنابيب الرش، ونظام التنظيف بانتظام لضمان دقة إمداد المياه. وعادةً ما ينبغي ضبط نسبة الخطأ في قياس المياه بحيث تكون في حدود ±2% للمساعدة في الحفاظ على تجانس خليط الخرسانة.
