ما هي خلاطة الخرسانة الكهربائية من سلسلة JS؟
مؤلف: هيرميون 2026-08-25 17:26:56 موقع إلكتروني: https://www.concrete-batch-station.com/a/what-is-a-js-series-electric-concrete-mixer.html
تُعد خلاطات الخرسانة معداتٍ أساسية في مشاريع البناء الحديثة؛ إذ تؤثر كفاءتها الإنتاجية واستقرار أدائها بشكل مباشر على جودة الخرسانة، وسير العمل في الموقع، وتكاليف المشروع. وتُعتبر خلاطة الخرسانة الكهربائية من سلسلة (JS) واحدةً من المنتجات الرائدة في السوق، حيث تحظى بتقدير واسع بفضل كفاءتها وموثوقيتها وتصميمها الصديق للبيئة الذي يعتمد على التشغيل الكهربائي.
مقدمة عامة حول خلاطات الخرسانة من سلسلة JS

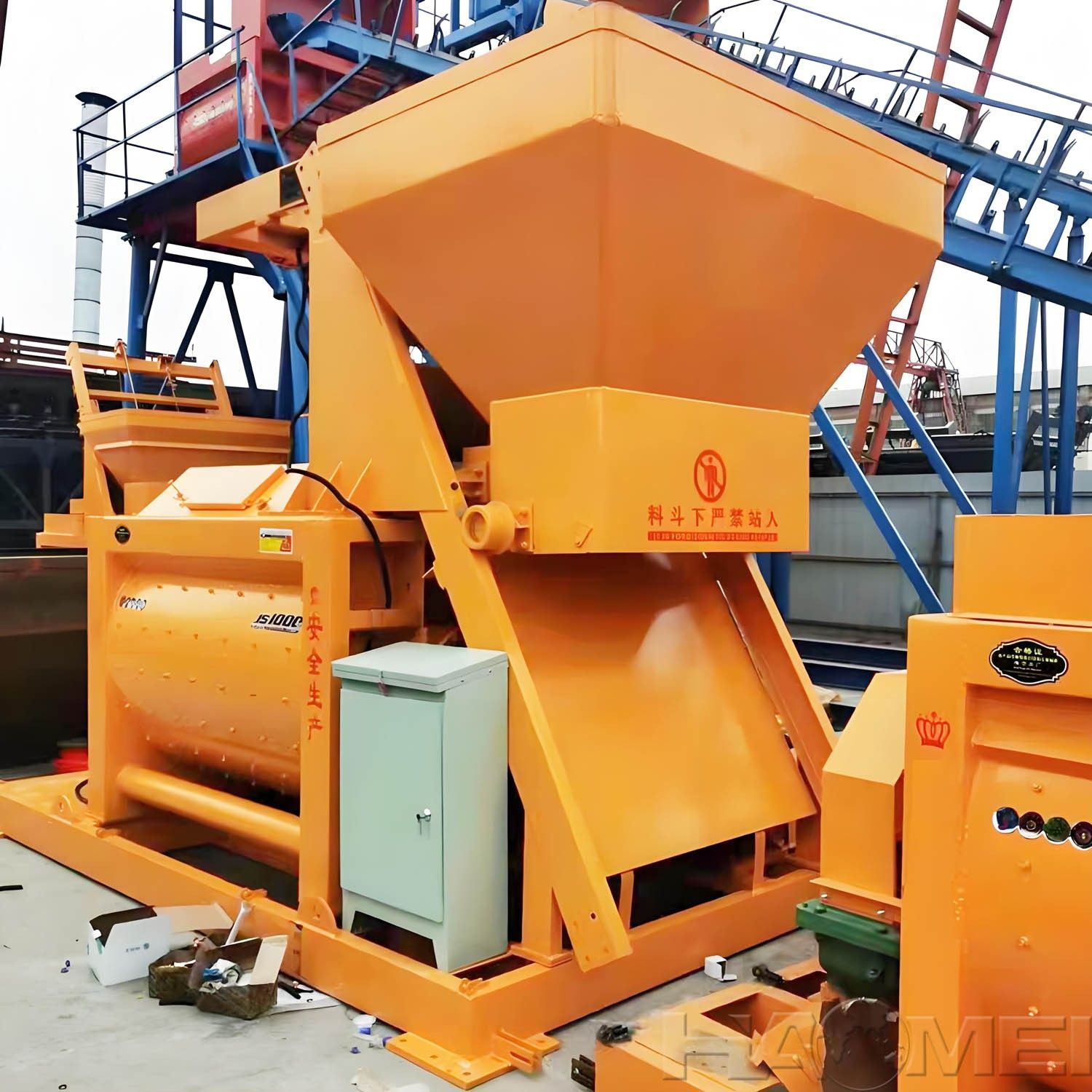

تُعد خلاطات سلسلة JS خلاطات خرسانة قسرية (إجبارية) ذات عمودين أفقيين وتعمل بنظام الدفعات. وعلى عكس خلاطات السقوط الحر الأسطوانية (مثل سلسلتي JZC وJZM) التي تعتمد على الجاذبية وحركة تدحرج المواد لعملية الخلط، تعتمد خلاطات سلسلة JS على محركات كهربائية كمصدر للطاقة.
يدور عمودا الخلط الأفقيان بشكل متزامن وفي اتجاهين متعاكسين. وتقوم ريش الخلط المصنوعة من سبيكة معدنية خاصة والمثبتة على هذين العمودين بعمليات قص وعجن وطي وتدوير قسرية لمكونات الخليط (الرمل، والركام، والأسمنت، والماء، والإضافات). فبدلاً من الاعتماد على السقوط الطبيعي للمواد واختلاطها تلقائياً، تولد خلاطة JS حركة خلط ميكانيكية مكثفة وفعالة.
يتميز هذا التصميم بهيكل مدمج، وسهولة في التشغيل، وتجانس ممتاز للخليط، وكفاءة إنتاجية عالية.
يمكن لخلاطات سلسلة JS العمل كوحدات مستقلة عند دمجها مع جهاز تغذية وتجميع الركام (سلسلة PLD)، كما يمكنها العمل كوحدة خلط رئيسية في محطات خلط الخرسانة التجارية (سلسلة HZS). وتُستخدم هذه الخلاطات على نطاق واسع في محطات خلط الخرسانة في مواقع العمل، ومصانع الخرسانة مسبقة الصب، ومشاريع إنشاء الطرق والجسور، ومشاريع الحفاظ على المياه.
تُشغَّل الخلاطة بشكل أساسي بواسطة محرك كهربائي، ويكون مصدر الطاقة القياسي عادةً عبارة عن نظام ثلاثي الأطوار (380 فولت) بأربعة أسلاك. كما يمكن اختيار مولد ديزل كمصدر طاقة احتياطي وفقاً لمتطلبات العميل.
الطرازات الرئيسية والمواصفات الفنية
تضم سلسلة JS مجموعة متكاملة من الطرازات التي تلبي مختلف الاحتياجات، بدءاً من مشاريع البناء الصغيرة ووصولاً إلى محطات خلط الخرسانة التجارية الكبيرة. وتشمل الطرازات الشائعة: JS500 وJS750 وJS1000 وJS1500 وJS2000 وJS3000 وJS4000.
عادةً ما يشير الرقم الوارد في اسم الطراز إلى السعة الاسمية للتفريغ باللتر؛ فعلى سبيل المثال، يمكن لخلاطة JS500 تفريغ ما يقرب من 500 لتر (أي 0.5 متر مكعب) من الخرسانة الجاهزة في كل دفعة تشغيل.
وفيما يلي عرض للمواصفات الرئيسية للطرازات الشائعة:
| الطراز | سعة التفريغ | سعة الشحن | القدرة الإنتاجية النظرية | قدرة محرك الخلط | وزن الآلة |
| JS500 | 500 لتر | 800 لتر | ≥ 25 م³/ساعة | 18.5 كيلوواط | حوالي 4 أطنان |
| JS750 | 750 لتر | 1200 لتر | ≥ 37.5 م³/ساعة | 30 كيلوواط | حوالي 5.5 طن |
| JS1000 | 1000 لتر | 1600 لتر | ≥ 50 م³/ساعة | 37 كيلوواط | حوالي 8.7 طن |
| JS1500 | 1500 لتر | 2400 لتر | ≥ 75 م³/ساعة | 2 × 30 كيلوواط | حوالي 11.1 طن |
| JS2000 | 2000 لتر | 3200 لتر | ≥ 100 م³/ساعة | 2 × 37 كيلوواط | حوالي 15 طناً |
| JS3000 | 3000 لتر | 4500 لتر | 150–180 م³/ساعة | 2 × 55 كيلوواط | حوالي 9,200 كجم |
| JS4000 | 4000 | 6000 لتر | ≥ 240 م³/ساعة | 2 × 75 كيلوواط | حوالي 12,200 كجم |
تستوعب معظم طرازات خلاطات JS حداً أقصى لحجم الركام يبلغ حوالي 80 مم للحصى و60 مم للحجر المكسر. ويزداد عدد ريش الخلط بزيادة حجم الخلاط والقدرة الإنتاجية.
يرجى ملاحظة أن المواصفات الفعلية قد تختلف بناءً على الشركة المصنعة، وتكوين المحرك، ونوع الركام، ونظام التحكم، والمعدات الاختيارية. لذا، ينبغي التحقق من البيانات الفنية النهائية بالرجوع إلى ورقة المواصفات الرسمية الصادرة عن المورد.

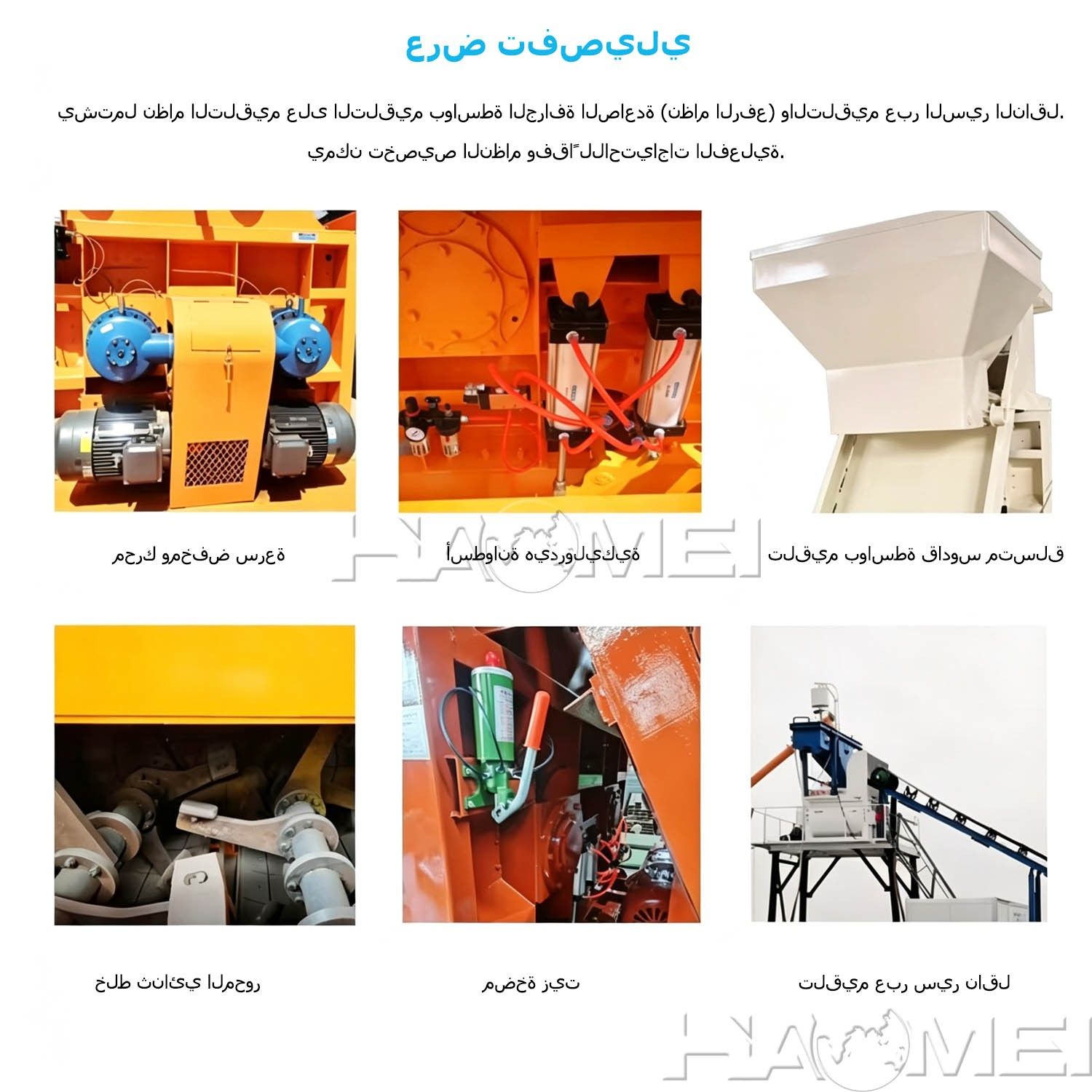

المكونات الهيكلية الرئيسية للوحدة
تتكون خلاطة الخرسانة الكهربائية من سلسلة JS من سبع وحدات رئيسية؛ إذ يسهّل فهم هذا الهيكل عمليات الصيانة والإصلاح المستقبلية:
1. مجموعة أسطوانة الخلط: أسطوانة مقاومة للتآكل ذات شكل يشبه الحرف اليوناني "أوميغا" (Ω)، ومبطنة بألواح مقاومة للتآكل عالية المحتوى من الكروم ومثبتة بمسامير. يمكن استبدال هذه الألواح بشكل فردي عند تآكلها، مما يلغي الحاجة إلى استبدال الأسطوانة بالكامل وبالتالي يقلل من تكاليف الصيانة.
2. نظام إدارة الخلط: يتكون من محركي خلط رئيسيين ومخفضات سرعة كوكبية (تروس كوكبية) تعمل على تشغيل عمودي الخلط بشكل متزامن. وتتميز الطرازات الكبيرة بآلية مزامنة لضمان دوران العمودين بنفس السرعة، مما يمنع تصادم أذرع الخلط أو انحشار المواد.
3. مكونات الخلط: تشمل أذرع الخلط وشفرات الخلط المصنوعة من سبيكة عالية المقاومة للتآكل (وهي أجزاء قابلة للاستهلاك). تتطلب المسافة الفاصلة بين الشفرات والبطانات فحصاً دورياً؛ حيث يمكن أن تؤدي المسافة الزائدة إلى انخفاض كفاءة الخلط والتسبب في انحشار المواد نتيجة انحصار الركام.
4. مجموعة منع التسرب عند أطراف الأعمدة: مكون حيوي في خلاطة JS يتميز بهيكل منع تسرب متعدد الطبقات لمنع تسرب ملاط الأسمنت أو المونة عبر أطراف الأعمدة. وتتضمن المجموعة مضخة تشحيم مركزية كهربائية تضخ الشحم دورياً لحماية موانع التسرب؛ علماً بأن معظم مشاكل تسرب الملاط تنجم عن تلف موانع التسرب.
5. آلية التحميل: تتكون من رافعة دلو (skip hoist) ومحرك ونش؛ حيث يصعد الدلو على طول قضبان توجيه لتفريغ المواد داخل أسطوانة الخلط. وفي بعض محطات الخلط الكبيرة، يتم تهيئة الوحدة الرئيسية للتحميل عبر سير ناقل بدلاً من ذلك.
6. أنظمة التفريغ وإمداد المياه: تتميز ببوابة تفريغ هيدروليكية سفلية تدعم الفتح الكامل أو الجزئي، بالإضافة إلى جهاز فتح يدوي للطوارئ. كما توفر مضخة مياه كهربائية إمداداً مقاساً بدقة للمياه للتحكم في نسبة الماء إلى الأسمنت في الخرسانة.
7. نظام التحكم الكهربائي: خزانة تحكم تدير تسلسل التشغيل بالكامل (الرفع، والخلط، وإمداد المياه، والتفريغ)، وتتضمن وظائف الحماية من الحمل الزائد.
الميزات الرئيسية لخلاطات الخرسانة من سلسلة JS
1. خلط قسري لجودة فائقة
يضمن تصميم الخلط القسري ثنائي المحور عملية خلط مكثفة ومتجانسة، مما ينتج خرسانة عالية الجودة. وأثناء العملية، تتحرك المواد عبر مسارات متداخلة وحلزونية وتلك التي تعتمد على التقليب والتدحرج، مما يضمن تجانس الخليط الخرساني.
2. وظائف متعددة الاستخدامات ومرنة
يمكن لسلسلة JS العمل كوحدة مستقلة أو الدمج مع آلات التلقيم والوزن (سلسلة PLD) لتشكيل محطة خلط خرسانة بسيطة. وتُعد هذه السلسلة وحدة الخلط الأساسية لمحطات أو أبراج الخلط، كما أنها مناسبة لمصانع المكونات الخرسانية مسبقة الصب، والمشاريع التي تشمل الطرق السريعة والجسور ومشاريع الحفاظ على المياه ومرافق الموانئ.
3. قدرة عالية على التكيف وتوافق مع المواد
تتميز السلسلة بقدرتها على خلط أنواع مختلفة من الخرسانة (الجافة الصلبة، واللدنة، والسائلة)، بالإضافة إلى الخرسانة ذات الركام الخفيف ومختلف أنواع الملاط. وتتعامل سلسلة JS بسهولة مع كافة الأنواع، بدءاً من الخرسانة عالية المقاومة وصولاً إلى الملاط ذي نسب الخلط الخاصة.
4. تصميم متطور وتشغيل موثوق
تُصنع المحاور الرئيسية من حديد الزهر السبائكي عالي الكروم والمقاوم للتآكل. ويمكن تجهيز نظام الدفع بعلبة تروس كوكبية أو علبة تروس كوكبية إيطالية الصنع من نوع "Bonfiglioli" (ذات تروس مخروطية حلزونية)؛ كما تضمن موانع التسرب المطاطية المستوردة سلاسة نقل الحركة وانخفاض مستوى الضوضاء. وتضمن وحدات تغذية الزيت المخصصة عند طرفي أسطوانة الخلط سلامة وكفاءة منع التسرب.
5. تفريغ فعال ومتعدد الخيارات
تتميز بوابة التفريغ بنظام تشغيل هيدروليكي أو هوائي (نيوماتيكي) لضمان تفريغ سريع ودقيق. كما تتوفر خاصية التشغيل اليدوي الاحتياطي لضمان استمرار العمل في الظروف الاستثنائية.
6. نظام دفع كهربائي مستقر
يوفر المحرك الكهربائي طاقة ثابتة وموثوقة، مما يجعله مثالياً لمواقع البناء الثابتة ومحطات خلط الخرسانة التي تتمتع بمصدر طاقة مستقر.
مبدأ عمل خلاطة الخرسانة من سلسلة JS
يمكن تلخيص آلية عمل الخلاطة من سلسلة JS على النحو التالي:
1. بدء تشغيل المحرك الكهربائي
يقوم المشغل بتشغيل المحرك الكهربائي عبر لوحة التحكم؛ حيث يوفر المحرك قوة الدفع اللازمة لنظام الخلط.
2. نقل القدرة عبر صندوق التروس (المخفض)
يعمل صندوق التروس (المخفض) على خفض سرعة الدوران العالية للمحرك إلى سرعة مناسبة، مع زيادة عزم الدوران الناتج لأعمدة الخلط.
3. دوران عمودي الخلط في اتجاهين متعاكسين
يقوم نظام نقل الحركة بتدوير عمودي الخلط الأفقيين بشكل متزامن وفي اتجاهين متعاكسين.
4. عملية الخلط القسري
تدور أذرع وشفرات الخلط داخل خزان الخلط، مما يؤدي إلى عمليات مستمرة من القص والطي والدفع وتدوير مكونات الخرسانة.
تتحرك مواد الخلط (الرمل، والحصى، والأسمنت، والماء، والإضافات) عبر مسارات دوران معقدة، مما يتيح خلطها بشكل شامل ومتجانس خلال فترة زمنية قصيرة.
5. تفريغ الخرسانة الجاهزة
عند انقضاء وقت الخلط المحدد مسبقاً، تُفتح بوابة التفريغ السفلية. يتم تفريغ الخرسانة الجاهزة في شاحنة خلط (خلاطة متنقلة)، أو قمع تغذية، أو نظام نقل، أو خط إنتاج الخرسانة مسبقة الصب.
6. التنظيف والتحضير للدفعة التالية
بعد انتهاء الإنتاج، يجب تنظيف غرفة الخلط على الفور لمنع تراكم الخرسانة المتصلبة. ويساهم التنظيف الدوري في حماية الشفرات، وبطانات الحماية الداخلية، والأعمدة، وبوابة التفريغ، كما يساعد في الحفاظ على جودة الخرسانة في دورة الإنتاج التالية.
التطبيقات الرئيسية لخلاطات الخرسانة الكهربائية من سلسلة JS
تتميز خلاطات الخرسانة الكهربائية من سلسلة JS بمجموعة واسعة من التطبيقات، تشمل:
إنشاء الطرق السريعة والجسور
تُستخدم على نطاق واسع كمعدات خلط أساسية لإنتاج الخرسانة في مشاريع الطرق والجسور والأنفاق والبنية التحتية البلدية.
مشاريع الحفاظ على المياه والطاقة الكهرومائية
تُعد مناسبة للاستخدام في السدود ومحطات الطاقة الكهرومائية والخزانات والقنوات ومحطات الضخ وغيرها من مرافق الحفاظ على المياه واسعة النطاق.
مصانع الخرسانة مسبقة الصب
تُستخدم لإنتاج أنابيب الخرسانة، وحواف الأرصفة (البردورات)، والألواح مسبقة الصب، ومكونات الصرف الصحي، ومكونات البناء مسبق الصب (PC)، والكتل الخرسانية، والأوتاد، وغيرها من المنتجات الخرسانية مسبقة الصب.
إنشاء الموانئ والأرصفة البحرية
تُعد مناسبة لإنتاج الخرسانة في الموانئ والأرصفة ومشاريع البنية التحتية الساحلية وبعض بيئات الهندسة البحرية.
محطات خلط الخرسانة التجارية
تُستخدم الطرازات JS1000 وJS1500 وJS2000 وJS3000 والطرازات الأكبر منها بشكل شائع كوحدات خلط رئيسية في محطات خلط الخرسانة من سلسلة HZS.
كيف تعمل خلاطة الخرسانة من سلسلة JS ضمن محطة خلط الخرسانة؟
تُعد خلاطة الخرسانة من سلسلة JS وحدة الخلط الرئيسية، وليست محطة خلط خرسانة متكاملة بحد ذاتها.
تتكون محطة خلط الخرسانة المتكاملة عادةً من الأنظمة التالية:
صوامع الركام ← جهاز معايرة وتغذية الركام ← نظام السيور الناقلة ← صومعة الأسمنت ← الناقل اللولبي ← خلاطة الخرسانة JS ← نظام التفريغ ← نظام التحكم
وفي هذا النظام، تتولى خلاطة JS مسؤولية عملية الخلط الأساسية.
على سبيل المثال، يمكن لمحطة خلط الخرسانة من سلسلة HZS استخدام خلاطة ثنائية المحور (Twin-shaft) من سلسلة JS كخلاطة رئيسية. وبفضل أنظمة الوزن الآلية وأنظمة التحكم المنطقي القابل للبرمجة (PLC)، تستطيع المحطة قياس وتغذية المكونات - مثل الركام والأسمنت والماء والرماد المتطاير (fly ash) والمساحيق المعدنية والمضافات - بدقة وبشكل آلي.
يعمل هذا التكوين المتكامل على تحسين كفاءة الإنتاج ودقة المعايرة واتساق جودة الخرسانة، مما يجعله مناسباً لإنتاج الخرسانة التجارية، وتصنيع الخرسانة مسبقة الصب، والمشاريع الهندسية واسعة النطاق.
