ما هي المكونات الرئيسية لمحطة خلط الخرسانة المتنقلة؟

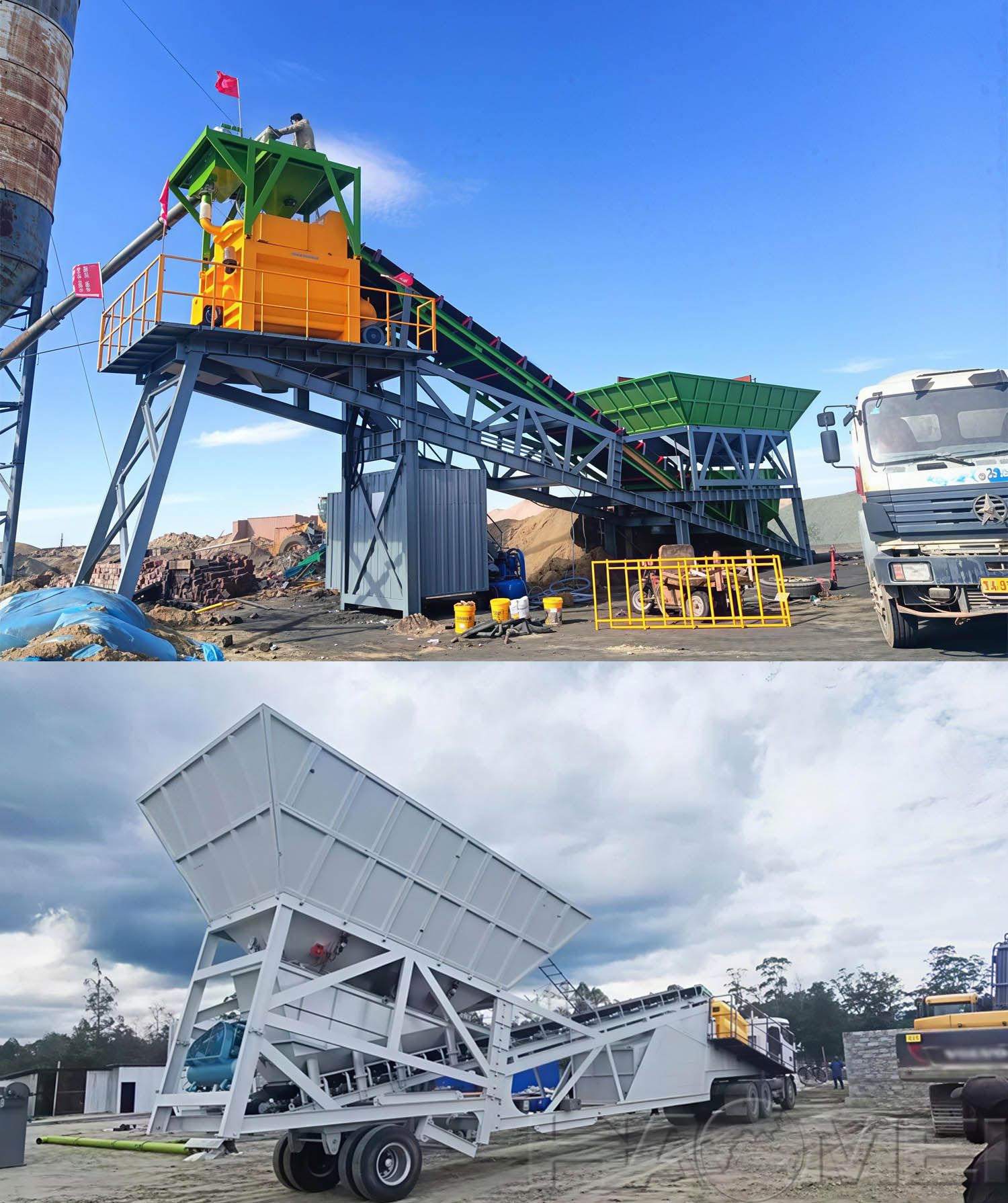

تُعد محطة خلط الخرسانة المتنقلة -والتي تُعرف أيضاً بمحطة الخرسانة المحمولة- نظاماً متكاملاً لإنتاج الخرسانة، يجمع بين عمليات التلقيم، والنقل، والوزن، والخلط، والتحكم في وحدة واحدة مثبتة على هيكل قابل للجر أو إطار معياري. ومقارنةً بمحطات الخرسانة الثابتة التقليدية، تتميز هذه المحطات بقصر المدة الزمنية اللازمة للتركيب، وسهولة النقل من موقع لآخر، وشغل مساحة أصغر، مما يجعلها خياراً مثالياً للمشاريع الإنشائية المؤقتة أو تلك الموزعة على مواقع متعددة.

تُستخدم محطات خلط الخرسانة المتنقلة على نطاق واسع في مشاريع الطرق السريعة، والسكك الحديدية، والجسور، ومشاريع الحفاظ على المياه والطاقة الكهرومائية، والموانئ، والمطارات، والمواقع التعدينية، وإنتاج العناصر الخرسانية مسبقة الصب، وأعمال البناء في المناطق الريفية، وتوفير الخرسانة التجارية للمشاريع المؤقتة.

وبصفتها شركة متخصصة في تصنيع معدات إنتاج الخرسانة، توفر شركة "هاومي للمعدات" (HAOMEI Machinery) طرازات متنوعة من محطات الخرسانة المتنقلة، مثل: YHZS25، وYHZS35، وYHZS60، وYHZS75، وغيرها. وتوفر هذه الطرازات قدرات إنتاجية متفاوتة، مما يتيح للعملاء اختيار المعدات التي تتناسب بدقة مع متطلبات مشاريعهم الفعلية.

المزايا الرئيسية لمحطات خلط الخرسانة المتنقلة

1. مرونة التنقل وسهولة الانتقال: بفضل هيكلها العام المدمج، يسهل نقل المحطة وسحبها وتركيبها بسرعة، مما يجعلها مثالية للمشاريع التي تتطلب تغيير مواقع العمل بشكل متكرر.

2. سرعة التركيب والتشغيل: تتميز عملية التجميع في الموقع بالبساطة، ولا تتطلب متطلبات معقدة للأساسات، مما يتيح بدء التشغيل في وقت قياسي.

3. انخفاض الاستثمار وسرعة استرداد التكاليف: مقارنة بمحطات الخرسانة الثابتة، تتطلب المحطات المتنقلة عادةً استثماراً أقل في المعدات وتكاليف أقل لإنشاء الأساسات.

4. قدرة عالية على التكيف: تعد مناسبة للمشاريع الموزعة جغرافياً أو التي تتطلب تنقلاً مستمراً، مثل مشاريع الطرق والجسور، ومنشآت الحفاظ على المياه، وأعمال البناء في المناطق الريفية.

5. كفاءة إنتاجية مستقرة: تساهم أنظمة الوزن والخلط الآلية في ضمان جودة ثابتة للخرسانة ومعدلات إنتاج منتظمة.

6. سهولة التشغيل والصيانة: بفضل مستوى عالٍ من تكامل الأنظمة، تتسم المحطة بسهولة التشغيل والوضوح في الاستخدام، كما أنها مريحة من حيث الصيانة.

المكونات الأساسية لمحطة خلط الخرسانة المتنقلة

تتكون محطة خلط الخرسانة المتنقلة المتكاملة بشكل رئيسي من: نظام معايرة الركام، ونظام نقل الركام، ووحدة الخلط، ونظام تخزين ونقل الأسمنت والمواد المسحوقة، ونظام وزن المياه والإضافات، والنظام الهوائي (نيوماتيكي)، ونظام التحكم الكهربائي، والهيكل المتنقل ونظام الدعم، بالإضافة إلى معدات حماية البيئة والمعدات المساعدة.

توضح الأقسام التالية المكونات الرئيسية بالتفصيل.

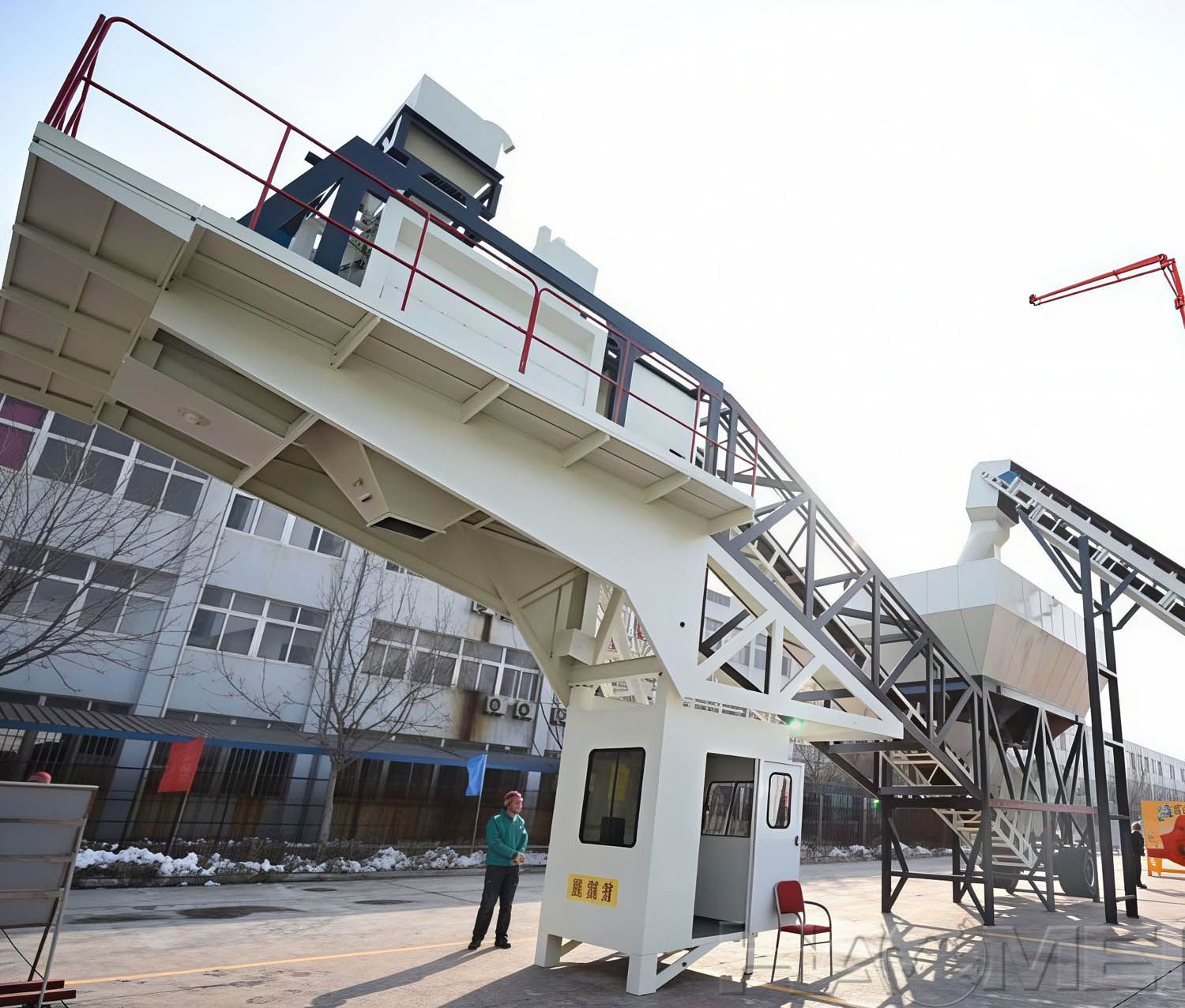

1. الهيكل المتحرك والإطار الرئيسي

يُعد إطار الهيكل المتحرك المكوّن الأبرز الذي يميّز محطة خلط الخرسانة المتنقلة عن المحطة الثابتة؛ إذ يعمل بمثابة "الجسم المتحرك" للمحطة بأكملها، حيث يجمع بين وحدة الخلط، وآلة معايرة وتغذية الركام (الحصى)، وسيور النقل، وغرفة التحكم، وكلها مثبتة على إطار فولاذي صلب ومتين.

وعادةً ما يتم تزويد هذا الهيكل بمسمار سحب، ومجموعات عجلات، وأرجل دعم هيدروليكية، ومنصات للصيانة، وحواجز حماية للسلامة.

هيكل نصف المقطورة

يعمل هيكل نصف المقطورة كأساس هيكلي رئيسي لمحطة خلط الخرسانة المتنقلة. ويُصنع الهيكل عادةً من فولاذ عالي القوة، ويتميز بتصميم مدمج وصلابة فائقة. كما يشتمل الهيكل على مسمار سحب يتيح نقل المحطة وتغيير موقعها باستخدام شاحنة سحب (قاطرة) مخصصة للأحمال الثقيلة.

نظام الحركة وأرجل الدعم

تُزوَّد المحطة بإطارات ومحاور وأرجل دعم هيدروليكية أو ميكانيكية. وأثناء عملية النقل، يمكن سحب الوحدة على عجلاتها؛ أما عند الوصول إلى موقع البناء، فيتم بسط أرجل الدعم وضبطها لضمان استواء المعدات وتوازنها. وتعمل هذه العملية على نقل الحمل من الإطارات إلى أرجل الدعم، مما يضمن ثبات المحطة واستقرارها أثناء عمليات خلط الخرسانة.

منصة عمل مدمجة

عادةً ما يتم تزويد إطار الهيكل بممرات للفحص، وحواجز حماية للسلامة، وقواديس تفريغ. وتتيح هذه المكونات للمشغلين فحص المعدات بأمان، وتنفيذ عمليات تنظيف الخلاطة، وإجراء أعمال الصيانة الدورية.

2. نظام تجميع ووزن الركام

يتولى نظام تجميع الركام مهام تخزين وتغذية ووزن كل من الرمل والحصى والحجر المكسر وغيرها من مواد الركام بدقة. وعادةً ما يتم تثبيت هذا النظام في الجزء الخلفي من الهيكل المتحرك للمعدة، ويُصمم غالباً ليضم حاويتين أو ثلاث أو أربع حاويات للركام، وذلك لاستيعاب أحجام مختلفة منه.

يتكون النظام المتكامل عادةً من حاويات للركام، وبوابات تفريغ، وقواديس لوزن الركام، وخلايا تحميل (load cells) معلقة، وهزازات تُثبت على جدران الحاويات.

حاويات الركام

تُقسم حاويات الركام إلى أقسام منفصلة، حيث يُزود كل قسم ببوابة تفريغ منحنية تعمل بنظام هوائي (نيوماتيكي) في جزئه السفلي. ويقوم نظام التحكم المنطقي القابل للبرمجة (PLC) بفتح وإغلاق هذه البوابات تلقائياً وفقاً للوصفة المحددة للخرسانة.

كما يمكن تركيب هزازات على جدران الحاويات لمنع حدوث تكتل أو انسداد أو التصاق للرمل المبلل أو الحصى أو الركام الناعم داخلها.

قادوس وزن الركام

قد يعتمد نظام وزن الركام على ميزان سير ناقل معلق أو على قادوس وزن مستقل. وتعمل عدة خلايا تحميل معاً لقياس وزن الركام بدقة، حيث يتم الحفاظ على دقة الوزن ضمن هامش خطأ لا يتجاوز ±2%.

وبعد الانتهاء من عملية الوزن، يتم تفريغ الركام على سير ناقل لنقله إلى خلاطة الخرسانة.

خصائص التصميم

تتميز وحدة تجميع الركام في المحطات المتنقلة بتصميم خفيف الوزن؛ فهي تحقق توازناً بين سعة التخزين ومتطلبات النقل (من حيث الحجم)، وتُعد مناسبة بشكل خاص لمشاريع إنتاج الخرسانة صغيرة ومتوسطة الحجم. كما يمكن تحديد عدد حاويات الركام وفقاً لمتطلبات العميل.

3. وحدة الخلط

تُعد وحدة الخلط قلب محطة خرسانة متنقلة بالكامل. وتُجهز معظم هذه المحطات بخلاط خرسانة قسري ذي عمودين (twin-shaft mixer)، بينما قد تستخدم بعض الطرازات ذات السعة الصغيرة خلاطاً كوكبياً رأسياً (vertical planetary mixer).

تتكون وحدة الخلط بشكل عام من محرك تشغيل، وعلبة تروس، وعمودي خلط يدوران في اتجاهين متعاكسين، وبطانات مقاومة للتآكل، وأذرع خلط، وأختام لنهايات الأعمدة، وبوابة تفريغ هيدروليكية.

مبدأ العمل

يدور عمودا الخلط بشكل متزامن في اتجاهين متعاكسين. وتقوم أذرع الخلط بعمليات قص وتدحرج وتقليب قوية للمكونات (الركام، والأسمنت، والماء، والإضافات)، مما يضمن خلط المواد بشكل متجانس في وقت قصير، ويساعد في الحفاظ على ثبات هبوط الخرسانة (slump) وجودتها.

المكونات الرئيسية

نظام منع تسرب متعدد الطبقات لنهايات الأعمدة: يمنع تسرب ملاط الأسمنت إلى مناطق المحامل (bearings) وأجزاء نقل الحركة.

بطانات وأذرع خلط مقاومة للتآكل: تُصنع عادةً من سبائك معدنية عالية القوة ومقاومة للتآكل لإطالة العمر التشغيلي للمعدات.

بوابة تفريغ هيدروليكية: تفتح وتغلق بسرعة بعد اكتمال دورة الخلط، مما يسمح بتفريغ الخرسانة مباشرة في شاحنة خلط الخرسانة (خلاطة متنقلة) أو في قمع التلقيم (hopper).

توافق السعة الإنتاجية

تشمل طرازات الخلاطات الشائعة في محطات الخرسانة المتنقلة كلاً من JS500 وJS750 وJS1000. وتتراوح سعاتها الإنتاجية النظرية عادةً بين 25 و75 متراً مكعباً في الساعة، مما يجعلها مناسبة للمشاريع الصغيرة والمتوسطة.

4. نظام تخزين ونقل المواد المسحوقة: توريد الأسمنت والرماد المتطاير

يُورَّد نظام المواد المسحوقة عادةً كوحدة داعمة مستقلة. ويشتمل بشكل أساسي على صومعة للأسمنت أو للمواد المسحوقة، وناقل لولبي، وجهاز لمنع تكون التكتلات (كسارة القناطر)، وقادوس لوزن المواد المسحوقة. يُستخدم هذا النظام لتخزين ونقل الأسمنت، والرماد المتطاير، والمساحيق المعدنية، وغيرها من مواد الربط المسحوقة.

صومعة الأسمنت

تتوفر صوامع الأسمنت في نوعين: صوامع رأسية مدمجة أو صوامع معيارية يتم تجميعها بواسطة البراغي. وعادةً ما يتم تزويد الجزء العلوي من الصومعة بجهاز لجمع الغبار ومؤشرات لمستوى المواد، وذلك لمراقبة مستويات المواد (الحد الأعلى والأدنى) بشكل لحظي.

كما يتم تركيب جهاز يعمل بالهواء المضغوط في قاع الصومعة لمنع تكون التكتلات أو حدوث انسداد في تدفق المواد المسحوقة.

الناقل اللولبي

يُركَّب الناقل اللولبي بزاوية مائلة بين قاع صومعة الأسمنت وقادوس وزن المواد المسحوقة. وبفضل محرك كهربائي، تقوم شفرات الناقل اللولبي بنقل الأسمنت أو غيره من المواد المسحوقة عبر مسار مغلق، مما يقلل من تسرب الغبار أثناء عملية النقل.

نظام وزن المواد المسحوقة

يتكون نظام وزن المواد المسحوقة عادةً من قادوس وزن مستقل وخلايا تحميل (موازين إلكترونية). يمكن قياس الأسمنت والرماد المتطاير والمواد المسحوقة الأخرى بشكل منفصل، حيث تصل دقة الوزن إلى ±1%. وبعد إتمام عملية الوزن، تُفرَّغ المواد داخل خلاطة الخرسانة.

5. نظام إمداد المياه والمضافات: وحدة دقيقة لضبط نسب السوائل

يتم تخزين وضخ ووزن مياه الخلط ومضافات الخرسانة - مثل المواد المخفضة للمياه، ومواد تسريع اكتساب القوة المبكرة، ومواد منع التجمد - عبر نظام مستقل لإمداد السوائل.

يتكون هذا النظام عادةً من خزان للمياه، وخزان لتخزين المضافات، ومضخة للمياه، ومضخة للمضافات، وقادوس لوزن السوائل، بالإضافة إلى شبكة من الأنابيب والصمامات.

تُستخدم الخزانات لتخزين المواد السائلة، بينما تقوم المضخات بنقل هذه السوائل إلى قادوس الوزن.

تُستخدم آلية وزن مستقلة لقياس كميات السوائل؛ حيث تبلغ دقة قياس المياه عادةً ±1%، في حين قد تتطلب عملية قياس المضافات دقة أعلى من ذلك.

تم تزويد خطوط الأنابيب بصمامات كهرومغناطيسية (صمامات سولينويد)، حيث يتولى نظام التحكم إدارة توقيت وتسلسل تغذية المواد بدقة أثناء دورة الخلط، وذلك لضمان تحقيق مستوى التشغيلية والأداء المطلوبين للخرسانة.

6. نظام تحكم كهربائي أوتوماتيكي بالكامل

يتم تركيب نظام التحكم الكهربائي في غرفة تحكم مستقلة. وتتضمن مكوناته الأساسية عادةً وحدة تحكم منطقية قابلة للبرمجة (PLC)، وحاسوباً صناعياً، وشاشة عرض، وطابعة، ولوحة تشغيل، ووحدات لجمع بيانات المستشعرات. ويُعد هذا النظام بمثابة مركز القيادة لمحطة الخلط الخرساني المتنقلة بأكملها.

إدارة خلطات الخرسانة

يسمح النظام بتخزين تصميمات متعددة لخلطات الخرسانة مسبقاً؛ حيث يمكن للمشغلين الانتقال بين درجات خرسانية مختلفة -مثل C20 وC30 وC40- بضغطة واحدة.

عملية الإنتاج الأوتوماتيكية

بمجرد التشغيل بضغطة زر واحدة، يمكن للمحطة إتمام دورة الإنتاج بالكامل بشكل أوتوماتيكي، بدءاً من معايرة الركام، ووزن المواد المسحوقة، وقياس المياه والإضافات، وصولاً إلى تغذية المواد، والخلط، وتفريغ الخرسانة.

كما يتوفر وضع التشغيل اليدوي لأغراض اختبار المعدات، أو إجراء التعديلات، أو أعمال الصيانة.

تسجيل بيانات الإنتاج

يقوم النظام تلقائياً بتسجيل بيانات الإنتاج لكل دفعة من الخرسانة. ويمكن حفظ تقارير الإنتاج وطباعتها، مما يسهل تتبع جودة الخرسانة وإدارة سجلات المشروع.

نظام الحماية والسلامة

يشتمل نظام التحكم الكهربائي على ميزات متنوعة للسلامة، مثل إنذارات التحميل الزائد، وإنذارات نقص المواد، وتنبيهات انحراف الوزن، وحماية حدود البوابات، وأزرار التوقف الاضطراري، وغيرها من وظائف التشابك الآمن. وفي حال حدوث أخطاء في الوزن، أو انسداد في المواد، أو أعطال في المعدات، يقوم النظام بإيقاف التشغيل وإطلاق إنذار.

وعادةً ما تكون غرفة التحكم مدمجة في الهيكل الرئيسي للمحطة، ويتم نقلها معها. وقد صُممت بمستوى حماية يلائم ظروف مواقع الإنشاءات الخارجية، بما في ذلك مقاومة الغبار والرطوبة وتقلبات الطقس.

7. الأنظمة المساعدة والداعمة

تضمن الأنظمة المساعدة التشغيل المستقر والآمن لمحطة خلط الخرسانة المتنقلة، مع مراعاة المعايير البيئية. وتشمل هذه الأنظمة بشكل أساسي ما يلي:

نظام تجميع الغبار

يتم تركيب وحدة تجميع الغبار (من النوع المزود بأكياس ترشيح) أعلى صومعة الأسمنت؛ حيث تقوم بتجميع الغبار المتولد أثناء عمليات تغذية ونقل المواد المسحوقة، مما يقلل من انبعاثات الغبار في موقع العمل ويساعد في الامتثال لمتطلبات حماية البيئة.

النظام الهوائي (النيوماتيكي)

يتكون النظام الهوائي من ضاغط هواء، وخزان لتخزين الهواء، وصمامات هوائية، وخطوط أنابيب الهواء. ويقوم هذا النظام بالتحكم في فتح وإغلاق بوابات خزانات الركام، وصمامات الفراشة، وغيرها من المكونات التي تعمل بالهواء المضغوط.

نظام التشحيم

عادةً ما يتم تزويد الخلاطة بنظام تشحيم آلي بالشحم؛ حيث يعمل النظام على تشحيم مكونات منع التسرب عند أطراف عمود الدوران بشكل مستمر، مما يقلل من التآكل ويساعد في منع تسرب الملاط الخرساني.

نظام الحماية والسلامة

تم تجهيز المحطة بحواجز حماية، وسلالم، وأزرار للإيقاف الاضطراري، ولوحات تحذيرية، وتدابير للحماية من الأمطار، وغيرها من ميزات السلامة؛ وذلك لحماية المشغلين وضمان موثوقية التشغيل.

نظرة عامة على آلية العمل الكاملة لمحطة خلط الخرسانة المتنقلة

يبدأ نظام التحكم الكهربائي باستدعاء تركيبة خليط الخرسانة المطلوبة، ثم تقوم صوامع الركام بتفريغ المواد بالتتابع لغرض الوزن. وعقب عملية الوزن، يُنقل الركام عبر سير ناقل إلى وحدة الخلط.

وفي الوقت نفسه، يتم نقل الأسمنت والمواد المسحوقة الأخرى من صومعة الأسمنت إلى قمع وزن المساحيق باستخدام ناقلات لولبية، بينما يجري قياس المياه والإضافات بشكل منفصل عبر نظام وزن السوائل.

بعد ذلك، تُغذى جميع المواد إلى وحدة الخلط وفقاً للتسلسل المحدد، حيث تقوم الخلاطة القسرية ذات العمودين المزدوجين بخلط المواد جيداً. وفور انقضاء وقت الخلط المحدد مسبقاً، تُفتح بوابة التفريغ الهيدروليكية لتفريغ الخرسانة الجاهزة في شاحنة نقل الخرسانة (الخلاطة المتنقلة).

تتم العملية برمتها بشكل آلي ضمن دورة إنتاج ذات حلقة مغلقة.
